واتر استاپ هیدروفیلی نوعی نوار آب‌بند متورم‌شونده است که در تماس با آب افزایش حجم پیدا می‌کند و با پر کردن فضای خالی اطراف درز، مسیر نفوذ آب را محدود می‌کند. این ویژگی باعث شده است از واتر استاپ‌های هیدروفیلی به‌طور گسترده در درزهای اجرایی بتن، محل اتصال بتن جدید به بتن موجود، اطراف لوله‌ها و سایر نقاط مستعد نشت استفاده شود.
برخلاف واتر استاپ‌های PVC که عملکرد آن‌ها بر ایجاد یک مانع فیزیکی پیوسته در داخل بتن است، واتر استاپ هیدروفیلی پس از تماس با رطوبت متورم شده و با ایجاد فشار در فضای محصور در بتن به آب‌بندی درز کمک می‌کند. البته میزان انبساط، فشار قابل تحمل و حتی روش اجرای این نوارها به جنس و مشخصات فنی هر محصول بستگی دارد.
واتر استاپ هیدروفیلی یا Hydrophilic Waterstop در گروه سیستم‌های آب‌بندی فعال قرار می‌گیرد. این محصول معمولاً به شکل نوار یا پروفیل انعطاف‌پذیر تولید می‌شود و در محل درزهای بتنی قرار می‌گیرد.
زمانی که آب به نوار می‌رسد، ترکیبات متورم‌شونده موجود در آن آب را جذب کرده و حجم نوار افزایش پیدا می‌کند. چون واتر استاپ در داخل بتن محصور شده است، افزایش حجم آن باعث ایجاد فشار در اطراف درز شده و شکاف‌ها و فضاهای خالی کوچک را پر می‌کند.
واتر استاپ هیدروفیلی بیشتر برای درزهای اجرایی یا Construction Joint کاربرد دارد؛ یعنی محل‌هایی که بتن‌ریزی طبق برنامه در دو یا چند مرحله انجام می‌شود. این اصطلاح را نباید کاملاً مترادف «درز سرد» دانست؛ زیرا درز سرد ممکن است بر اثر وقفه ناخواسته و نامناسب در بتن‌ریزی به وجود آمده باشد.
سیستم‌های هیدروفیلی علاوه بر درزهای اجرایی، بسته به نوع محصول می‌توانند برای آب‌بندی اطراف لوله‌ها، قطعات فلزی عبوری از بتن و اتصال بتن جدید به سازه موجود نیز استفاده شوند.

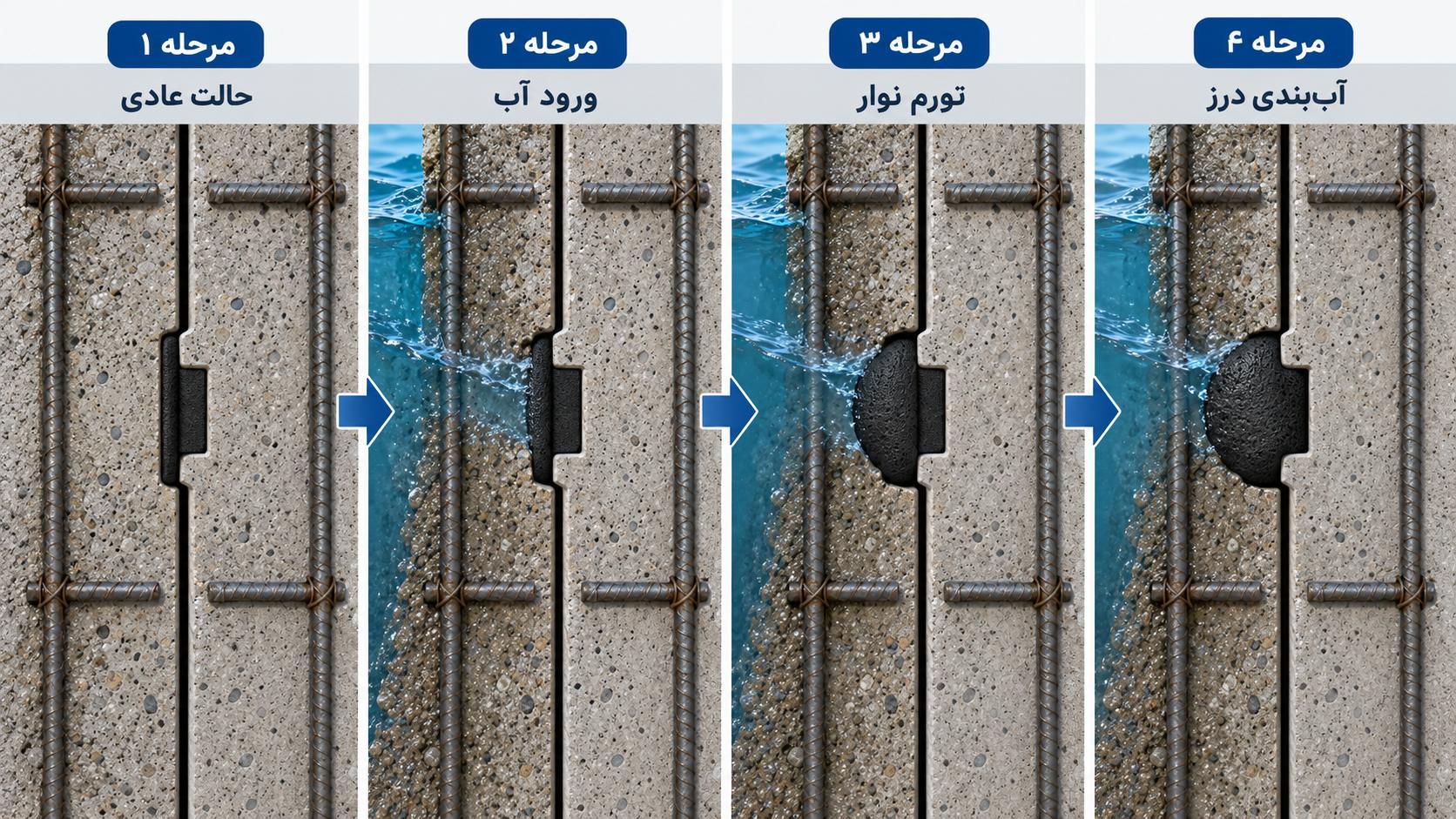

عملکرد واتر استاپ هیدروفیلی را می‌توان در چند مرحله خلاصه کرد:
برخی پروفیل‌های هیدروفیلی می‌توانند در سیکل‌های خیس و خشک نیز عملکرد خود را حفظ کنند، اما رفتار دقیق محصول در برابر آب شور، مواد شیمیایی، تعداد سیکل‌های خیس و خشک و فشار هیدرواستاتیک باید از دیتاشیت همان محصول بررسی شود.

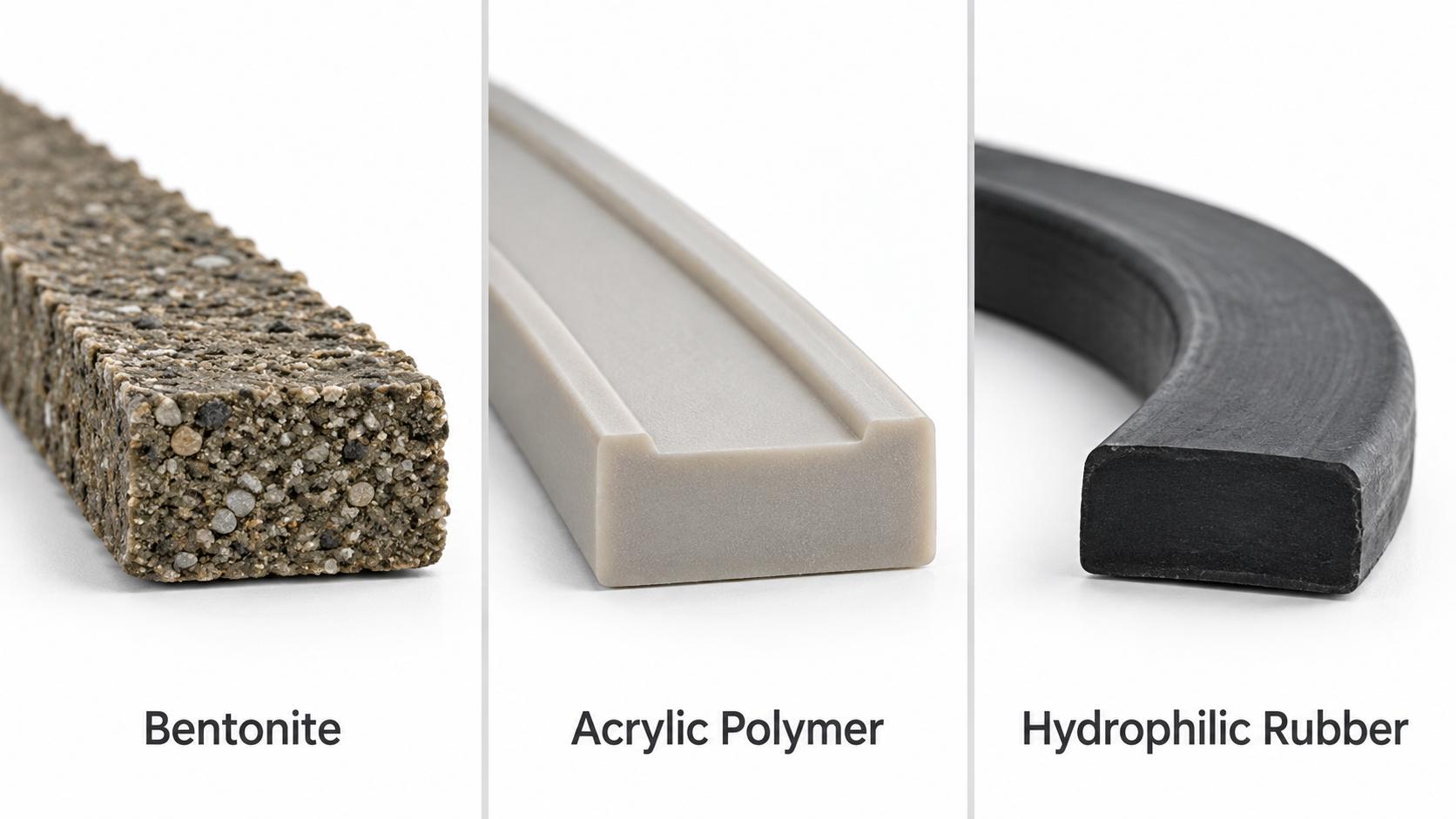

واتر استاپ‌های متورم‌شونده را می‌توان براساس ترکیب ماده سازنده به چند گروه اصلی تقسیم کرد. مرز این دسته‌بندی همیشه کاملاً ثابت نیست و ممکن است سازندگان از ترکیبات چندجزئی استفاده کنند.
در این محصولات از بنتونیت، به‌ویژه بنتونیت سدیمی، به‌عنوان ماده متورم‌شونده استفاده می‌شود. بنتونیت در تماس با آب افزایش حجم پیدا می‌کند و در فضای محصور در بتن به تشکیل سد آب‌بند کمک می‌کند.
برای مثال WATERSTOP-RX شرکت CETCO یک واتر استاپ متورم‌شونده بر پایه بنتونیت سدیمی است که برای درزهای اجرایی و نقاط مختلف سازه بتنی طراحی شده است.
در این گروه از پلیمرهای جاذب آب برای ایجاد خاصیت تورم استفاده می‌شود. بعضی از این محصولات توانایی کار در سیکل‌های متعدد خیس و خشک را دارند.
SikaSwell A نمونه‌ای از پروفیل‌های اکریلیک متورم‌شونده است که برای درزهای اجرایی و نفوذی‌های داخل بتن طراحی شده است.
برخی محصولات از ترکیبات لاستیکی اصلاح‌شده دارای بخش هیدروفیلی ساخته می‌شوند. برای مثال Hydrotite از لاستیک کلروپرن اصلاح‌شده استفاده می‌کند و در مدل‌های مختلف با ابعاد و میزان تورم متفاوت عرضه می‌شود.
| نوع واتر استاپ | ساختار کلی | ویژگی شاخص | نکته مهم |
|---|---|---|---|
| بنتونیتی | بنتونیت یا ترکیبات حاوی بنتونیت | تورم در تماس با آب | کیفیت آب و شرایط پروژه باید بررسی شود |
| اکریلیک/پلیمری | پلیمرهای هیدروفیلی | کنترل مناسب تورم و ابعاد متنوع | مشخصات هر محصول متفاوت است |
| لاستیکی هیدروفیلی | لاستیک اصلاح‌شده و مواد جاذب آب | انعطاف‌پذیری مناسب | میزان تورم وابسته به فرمولاسیون محصول است |
بنابراین نمی‌توان صرفاً براساس عنوان «پلیمری»، «لاستیکی» یا «بنتونیتی» یک گزینه را برای تمام پروژه‌ها بهتر دانست. فشار آب، ضخامت بتن، کیفیت آب، شرایط شیمیایی، نوع درز و دیتیل اجرایی همگی در انتخاب محصول مؤثر هستند.
پیشنهادی: چگونه کلر آب را از بین ببریم

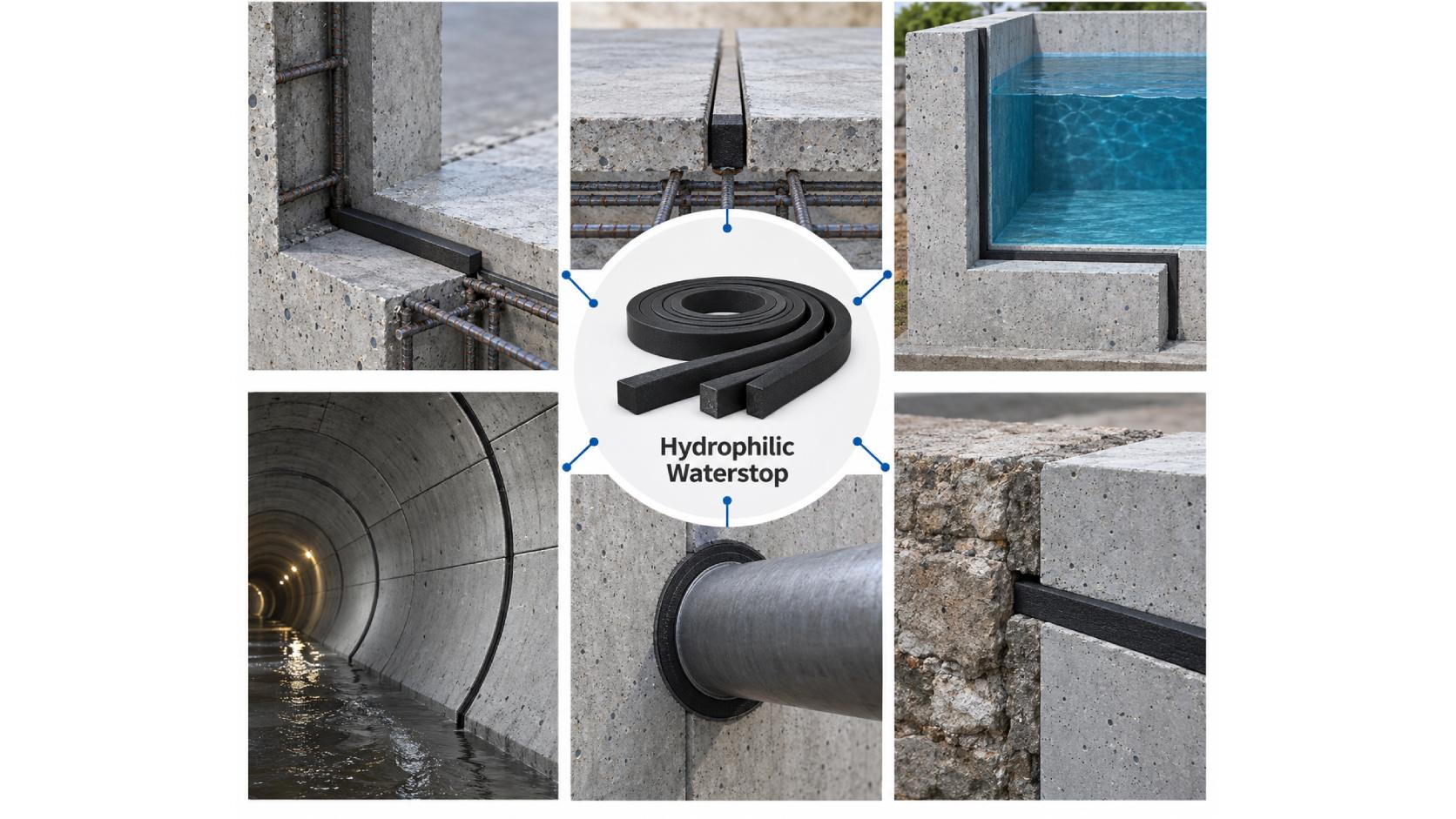

مهم‌ترین کاربرد واتر استاپ هیدروفیلی، آب‌بندی نقاطی از سازه بتنی است که احتمال عبور آب از محل اتصال یا درز آن‌ها وجود دارد.
یکی از اصلی‌ترین کاربردهای این محصول، درز بین دو مرحله بتن‌ریزی است. نوار پس از اجرای مرحله اول روی سطح بتن نصب می‌شود و سپس با بتن مرحله دوم محصور خواهد شد.
در سازه‌های زیرزمینی، مخازن و فونداسیون‌ها، محل اتصال دال کف به دیوار یکی از نقاط مهم در طراحی آب‌بندی است. بسته به سیستم طراحی‌شده، می‌توان از واتر استاپ هیدروفیلی برای افزایش مقاومت این محل در برابر نفوذ آب استفاده کرد.
در مخازن، استخرهای بتنی، تصفیه‌خانه‌ها و دیگر سازه‌هایی که باید از خروج یا ورود آب جلوگیری شود، سیستم آب‌بندی درزها اهمیت زیادی دارد. واتر استاپ هیدروفیلی یکی از گزینه‌های قابل استفاده در درزهای اجرایی چنین سازه‌هایی است.
در تونل‌ها، پارکینگ‌های زیرزمینی، دیوارهای حائل و زیرزمین ساختمان‌ها نیز می‌توان از واتر استاپ‌های متورم‌شونده به‌عنوان بخشی از سیستم آب‌بندی استفاده کرد.
در سازه‌هایی با فشار آب بالا نباید تنها براساس عنوان «هیدروفیلی» محصول را انتخاب کرد؛ فشار هیدرواستاتیک قابل تحمل باید در دیتاشیت محصول بررسی شود و در بعضی پروژه‌ها ممکن است استفاده از یک سیستم آب‌بندی مکمل ضروری باشد.
عبور لوله، کابل، غلاف یا قطعات فلزی از دیوار و کف بتنی می‌تواند یک مسیر بالقوه برای نشت ایجاد کند. بسیاری از سیستم‌های هیدروفیلی برای آب‌بندی پیرامون این نفوذی‌ها نیز طراحی شده‌اند.

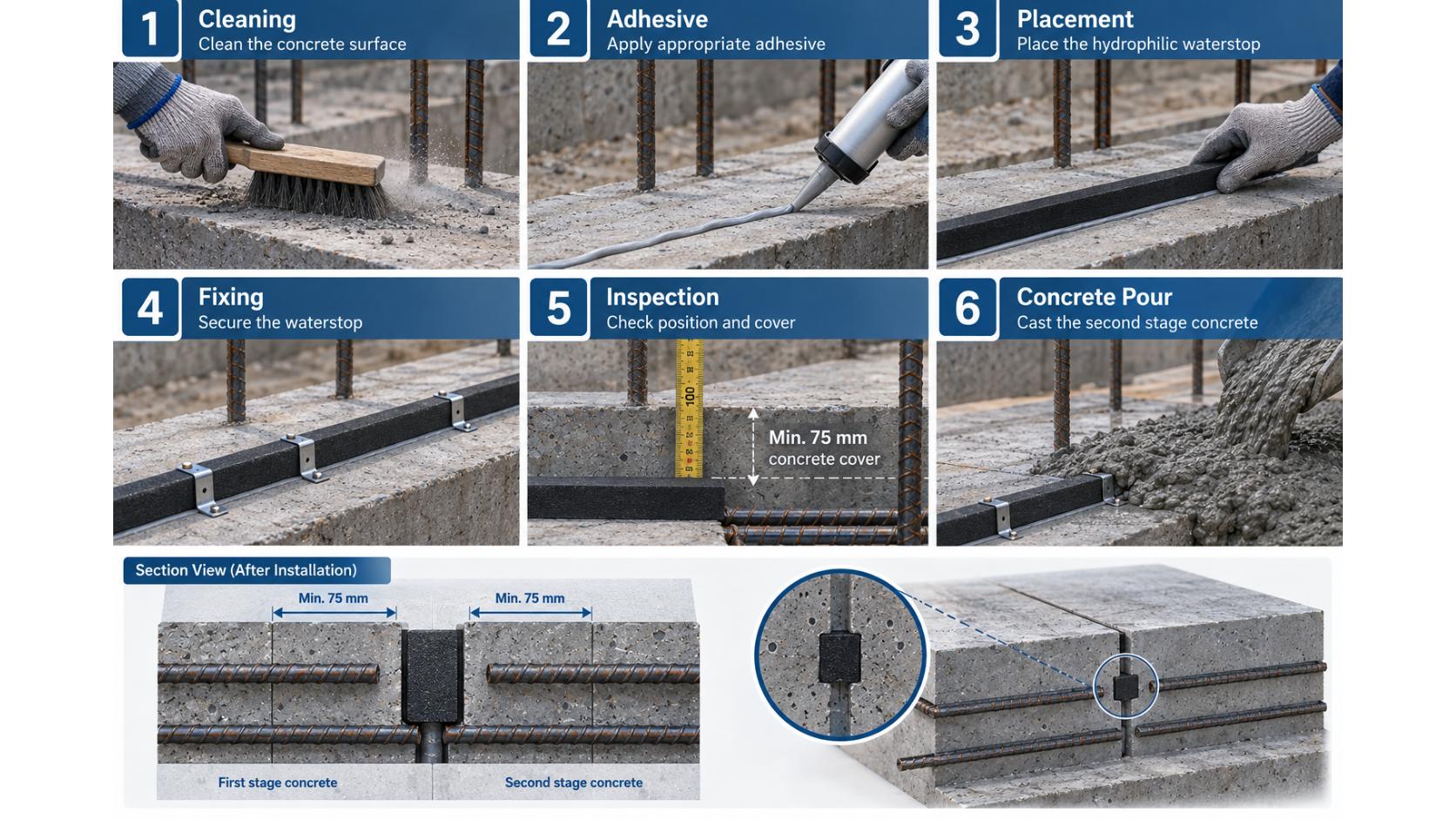

روش دقیق نصب هر واتر استاپ باید مطابق دیتاشیت سازنده انجام شود؛ با این حال مراحل عمومی اجرا معمولاً شامل موارد زیر است.
سطح بتن باید سالم و عاری از گردوغبار، روغن قالب، ذرات سست و آلودگی‌هایی باشد که مانع تماس مناسب نوار با سطح می‌شوند.
شرایط رطوبتی سطح نیز به محصول بستگی دارد. برای مثال برخی محصولات قابلیت نصب روی سطح خشک یا کمی مرطوب را دارند، اما وجود آب ایستاده قابل قبول نیست. بنابراین نمی‌توان «کاملاً خشک بودن سطح» را برای تمام واتر استاپ‌های هیدروفیلی به‌عنوان یک قانون عمومی در نظر گرفت.
واتر استاپ باید در موقعیتی نصب شود که پس از بتن‌ریزی، کاور کافی بتن در اطراف آن وجود داشته باشد.
در بعضی سیستم‌ها قرارگیری نوار در مرکز مقطع توصیه می‌شود، اما مقدار دقیق فاصله از لبه به ابعاد محصول، نوع بتن و دستور سازنده بستگی دارد.
برای نمونه، در دیتاشیت برخی محصولات Sika حداقل ۷۵ میلی‌متر کاور در دو طرف نوار برای بتن مسلح توصیه شده است. WATERSTOP-RX نیز بسته به مدل، حداقل ۵۰ یا ۷۵ میلی‌متر کاور بتن نیاز دارد. این اعداد نمونه هستند و نباید بدون بررسی دیتاشیت به همه محصولات تعمیم داده شوند.
نوار باید به‌گونه‌ای تثبیت شود که هنگام بتن‌ریزی و ویبره از محل خود حرکت نکند.
بسته به محصول ممکن است از موارد زیر استفاده شود:
استفاده از هر نوع چسب ساختمانی یا میخ‌کاری بدون توجه به دستور سازنده صحیح نیست.
روش اتصال نوارهای هیدروفیلی با واتر استاپ PVC متفاوت است.
در بسیاری از پروفیل‌های متورم‌شونده، دو انتهای نوار با Butt Joint یا اتصال لب‌به‌لب در کنار یکدیگر قرار می‌گیرند و نباید روی هم همپوشانی داشته باشند. برخی محصولات نیز برای اتصال به چسب مخصوص نیاز دارند.
بنابراین نمی‌توان جوش حرارتی را به‌عنوان روش عمومی اتصال واتر استاپ هیدروفیلی معرفی کرد. جوش حرارتی بیشتر در سیستم‌های PVC برای ایجاد اتصال پیوسته کاربرد دارد.
پیش از اجرای مرحله دوم بتن باید موارد زیر بررسی شوند:
اگر محصول مدت زیادی در تماس با آب قرار گرفته و به میزان قابل‌توجهی متورم شده باشد، ممکن است طبق دستور سازنده نیاز به تعویض داشته باشد.
پیشنهادی: نحوه استفاده از سونا خشک
بتن باید در اطراف نوار به‌خوبی متراکم شود تا حفره، کرموشدگی و فضای خالی باقی نماند. وجود فضای خالی اطراف واتر استاپ می‌تواند عملکرد سیستم آب‌بندی را کاهش دهد.
| مرحله | نکته مهم |
|---|---|
| آماده‌سازی | حذف آلودگی و ذرات سست |
| جانمایی | رعایت کاور بتن براساس دیتاشیت |
| تثبیت | جلوگیری از حرکت نوار هنگام بتن‌ریزی |
| اتصال | استفاده از روش توصیه‌شده سازنده |
| کنترل | بررسی تورم زودرس و پیوستگی نوار |
| بتن‌ریزی | تراکم مناسب بتن در اطراف نوار |
چسب واتر استاپ هیدروفیلی برای تثبیت نوار روی سطح بتن، فلز یا سایر بسترهای مورد تأیید سازنده استفاده می‌شود. هدف اصلی آن جلوگیری از حرکت نوار پیش از بتن‌ریزی و هنگام اجرای بتن مرحله بعد است.
بعضی محصولات دارای پشت‌چسب‌دار هستند، برخی با چسب یا ماستیک مخصوص نصب می‌شوند و برای برخی سیستم‌ها امکان استفاده از تثبیت مکانیکی نیز وجود دارد.
بنابراین بهتر است چسب مورد استفاده از همان سیستم پیشنهادی تولیدکننده واتر استاپ انتخاب شود. استفاده از چسب نامناسب می‌تواند چسبندگی، پیوستگی یا عملکرد نوار را تحت تأثیر قرار دهد.
برای اجرای صحیح نوارهای هیدروفیلی به این نکات توجه کنید:
از مهم‌ترین مزایای این سیستم می‌توان به موارد زیر اشاره کرد:
این سیستم محدودیت‌هایی نیز دارد:
هر دو سیستم برای جلوگیری از عبور آب از درزهای بتنی استفاده می‌شوند، اما مکانیزم عملکرد و روش اجرای آن‌ها متفاوت است.
واتر استاپ PVC یک پروفیل انعطاف‌پذیر است که معمولاً در داخل مقطع بتن قرار می‌گیرد و با ایجاد یک دیافراگم فیزیکی، مسیر حرکت آب را افزایش داده یا مسدود می‌کند. واتر استاپ‌های PVC در پروفیل‌های مختلف برای درزهای اجرایی و همچنین درزهای حرکتی و انبساطی تولید می‌شوند.
در مقابل، واتر استاپ هیدروفیلی معمولاً روی بتن مرحله اول نصب می‌شود و پس از بتن‌ریزی مرحله بعد داخل سازه محصور می‌شود. آب پس از رسیدن به نوار باعث تورم آن و ایجاد فشار آب‌بندی در درز خواهد شد.
| ویژگی | واتر استاپ هیدروفیلی | واتر استاپ PVC |
|---|---|---|
| مکانیزم | تورم در تماس با آب | مانع فیزیکی |
| زمان نصب | معمولاً بعد از بتن‌ریزی مرحله اول | عموماً همزمان با قالب‌بندی و بتن‌ریزی |
| اتصال قطعات | وابسته به محصول؛ اغلب اتصال لب‌به‌لب | قابلیت جوش حرارتی |
| درز اجرایی | مناسب | مناسب |
| درز انبساطی | بسیاری از مدل‌ها مناسب نیستند | پروفیل‌های مخصوص دارد |
| اطراف نفوذی‌ها | اجرای نسبتاً ساده | نیازمند دیتیل مناسب |
| حساسیت به آب قبل از اجرا | دارد | ندارد |
بنابراین نمی‌توان گفت یکی از این دو سیستم در تمام پروژه‌ها بهتر است. انتخاب باید براساس نوع درز، میزان حرکت، فشار آب، ضخامت بتن و سیستم کلی آب‌بندی انجام شود.
«هیدروفیلی» و «بنتونیتی» الزاماً دو محصول کاملاً جدا از یکدیگر نیستند.
اصطلاح واتر استاپ هیدروفیلی یا متورم‌شونده به مکانیزم کلی آب‌بندی اشاره دارد؛ یعنی محصول در تماس با آب افزایش حجم پیدا می‌کند. بنتونیت نیز یکی از موادی است که می‌تواند برای ایجاد همین خاصیت تورم استفاده شود.
در بازار محصولات دیگری بر پایه پلیمرهای اکریلیک یا لاستیک‌های هیدروفیلی نیز وجود دارند. بنابراین هنگام مقایسه باید به ترکیب واقعی محصول و دیتاشیت آن توجه کرد، نه فقط نام تجاری یا عنوان کلی آن.
واتر استاپ هیدروفیلی در عرض و ضخامت‌های مختلف تولید می‌شود و نمی‌توان یک سایز را برای تمام پروژه‌ها مناسب دانست.
هنگام انتخاب باید موارد زیر بررسی شوند:
برای نمونه، محصولات موجود در بازار می‌توانند از پروفیل‌هایی با ابعاد حدود ۷×۲۵، ۱۰×۲۰ یا ۲۰×۱۰ میلی‌متر تا ابعاد بزرگ‌تر تولید شوند. این اعداد صرفاً نمونه هستند و انتخاب نهایی باید بر اساس دیتاشیت و طراحی پروژه انجام شود.
برای این سؤال یک درصد ثابت وجود ندارد.
میزان تورم به ترکیب محصول، مدت تماس با آب و نوع آب بستگی دارد. برای مثال SikaSwell A در دیتاشیت خود پس از ۲۱ روز در آب بدون املاح حدود ۲۲۰ درصد تورم و در محلول نمکی ۵ درصد حدود ۱۴۰ درصد تورم گزارش می‌کند. در مقابل، برخی محصولات Hydrotite بسته به مدل می‌توانند افزایش حجم بسیار بیشتری داشته باشند.
بنابراین عباراتی مانند «تمام واتر استاپ‌های هیدروفیلی ۲۰۰ تا ۵۰۰ درصد منبسط می‌شوند» دقیق نیستند. عدد صحیح را باید از دیتاشیت همان محصول استخراج کرد.
هنگام انتخاب و خرید واتر استاپ فقط قیمت یا درصد انبساط را ملاک قرار ندهید. موارد زیر اهمیت بیشتری دارند:
ابتدا مشخص کنید نوار برای درز اجرایی، اتصال بتن قدیم و جدید، نفوذی لوله یا محل دیگری استفاده می‌شود.
محصول باید برای فشار آب موجود در پروژه مناسب باشد. در پروژه‌های تحت فشار بالا ممکن است استفاده از یک سیستم مکمل نیز ضروری باشد.
تورم بیشتر الزاماً به معنای محصول بهتر نیست. میزان تورم باید متناسب با ابعاد بتن، کاور و طراحی سیستم باشد.
آب شور، پساب و محیط‌های دارای مواد شیمیایی می‌توانند رفتار بعضی مواد متورم‌شونده را تغییر دهند. سازگاری محصول با شرایط محیط باید بررسی شود.
قبل از خرید باید بررسی شود که مقطع بتنی فضای کافی برای نصب نوار و تأمین حداقل کاور لازم را دارد.
چسب، پرایمر، بست و سایر متعلقات موردنیاز محصول را نیز در زمان خرید در نظر بگیرید.
در پروژه‌های مهندسی بهتر است محصولی انتخاب شود که اطلاعاتی مانند میزان تورم، فشار قابل تحمل، مقاومت شیمیایی، ابعاد، شرایط نگهداری و دستور نصب آن مشخص باشد.
یکی از مهم‌ترین نکات در انبارداری این محصولات جلوگیری از تماس زودهنگام با رطوبت است.
بهتر است واتر استاپ:
برای مثال Sika در دستور نگهداری Hydrotite قرارگیری در محیط خنک، تاریک و خشک را توصیه کرده و هشدار داده است که تماس با رطوبت پیش از نصب می‌تواند باعث تورم زودرس و کاهش عملکرد سیستم شود.
واتر استاپ هیدروفیلی یکی از روش‌های کاربردی برای آب‌بندی درزهای اجرایی و نقاط مستعد نفوذ آب در سازه‌های بتنی است. این نوار پس از تماس با آب متورم می‌شود و با پر کردن فضای محدود اطراف درز به جلوگیری از عبور آب کمک می‌کند.
از این سیستم می‌توان در پروژه‌هایی مانند مخازن آب، استخرهای بتنی، زیرزمین‌ها، تصفیه‌خانه‌ها، سازه‌های زیرزمینی، دیوارهای حائل و اطراف لوله‌های عبوری از بتن استفاده کرد؛ اما نوع محصول باید متناسب با شرایط واقعی پروژه انتخاب شود.
در زمان انتخاب واتر استاپ هیدروفیلی، تنها درصد انبساط یا قیمت محصول را مقایسه نکنید. نوع درز، فشار آب، کاور بتن، ضخامت سازه، جنس نوار، کیفیت آب و دستورالعمل سازنده عوامل مهم‌تری هستند.
برای انتخاب محصول مناسب، استعلام قیمت واتر استاپ هیدروفیلی و بررسی مشخصات فنی مدل‌های مختلف می‌توانید از مشاوره تخصصی فروشگاه راینت استفاده کنید.
این نوار در تماس با آب متورم می‌شود و چون داخل بتن محصور است، افزایش حجم آن باعث ایجاد فشار در فضای درز و پر شدن شکاف‌ها و حفره‌های محدود اطراف آن می‌شود.
معمولاً در درزهای اجرایی بتن، اتصال بتن جدید به بتن موجود، اطراف لوله‌ها و سایر نفوذی‌های عبوری از دیوار یا کف بتنی استفاده می‌شود.
عدد ثابتی وجود ندارد. میزان تورم بسته به جنس، برند، مدل محصول، مدت تماس با آب و میزان املاح آب متفاوت است و باید از دیتاشیت فنی محصول بررسی شود.
واتر استاپ هیدروفیلی در تماس با آب متورم می‌شود، در حالی که واتر استاپ PVC با ایجاد یک مانع فیزیکی پیوسته آب‌بندی را انجام می‌دهد. هر دو می‌توانند در درزهای اجرایی کاربرد داشته باشند، اما روش نصب و محدودیت‌های آن‌ها متفاوت است.
بسیاری از واتر استاپ‌های هیدروفیلی برای درزهایی با حرکت زیاد طراحی نشده‌اند. برای درزهای انبساطی معمولاً باید از سیستم یا پروفیل مخصوص حرکت استفاده شود. برای مثال WATERSTOP-RX صراحتاً برای عملکرد به‌عنوان درزگیر درز انبساطی طراحی نشده است.
بهتر است از تماس طولانی یا شدید با آب پیش از محصور شدن نوار در بتن جلوگیری شود. تورم قابل‌توجه پیش از بتن‌ریزی می‌تواند عملکرد سیستم را کاهش دهد و در بعضی محصولات سازنده تعویض نوار متورم‌شده را توصیه می‌کند.
چسب برای تثبیت نوار روی سطح و جلوگیری از حرکت آن هنگام بتن‌ریزی استفاده می‌شود. نوع چسب باید با محصول مورد استفاده سازگار باشد.
هیچ‌کدام به‌صورت مطلق بهتر نیستند. انتخاب باید براساس شرایط پروژه، نوع آب، فشار هیدرواستاتیک، ابعاد سازه، روش اجرا و مشخصات فنی محصول انجام شود.
