واتر استاپ چیست؟ راهنمای انتخاب و اجرای نوار واتر استاپ

واتر استاپ نواری برای آب‌بندی درزهای بتن است که داخل یا روی محل اتصال دو بخش بتنی قرار می‌گیرد و اجازه نمی‌دهد آب از مسیر درز عبور کند. این نوار بیشتر در مخازن آب، استخرها، فونداسیون‌ها، دیوارهای حائل، تونل‌ها و سازه‌هایی استفاده می‌شود که با آب یا خاک مرطوب در تماس هستند.  واتر استاپ‌های PVC با طولانی و پیچیده کردن مسیر حرکت آب، جلوی نفوذ آن را می‌گیرند. مدل‌های هیدروفیلی هم در تماس با آب متورم می‌شوند و با ایجاد فشار متقابل ناشی از تورم در فضای محدود درز، مثل یک واشر فشرده مسیر آب را می‌بندند.

انتخاب واتر استاپ به نوع درز، فشار آب، میزان حرکت سازه، ضخامت بتن و شرایط اجرا بستگی دارد. برای اینکه در همان ابتدا دید بهتری نسبت به انواع آن داشته باشید، جدول زیر یک مقایسه سریع ارائه می‌دهد:

شرایط پروژه	گزینه متداول	نکته مهم
درز اجرایی بدون حرکت قابل توجه	واتر استاپ تخت PVC تیپ A	برای توقف و ادامه بتن‌ریزی
درز انبساطی، انقباضی یا حرکتی	واتر استاپ حفره‌دار تیپ D	حفره مرکزی امکان تغییر شکل نوار را فراهم می‌کند
درز اجرایی با دسترسی مناسب به سطح بتن	واتر استاپ هیدروفیلی	نصب سریع، اما بسیار حساس به خیس شدن قبل از بتن‌ریزی
آرماتوربندی متراکم کف یا دیوار	واتر استاپ خارجی AA	در بعضی جزئیات اجرای ساده‌تری دارد
درز حرکتی خارجی یا فونداسیون رادیه	واتر استاپ DA	برای آب‌بندی همراه با امکان حرکت درز
انتهای درز یا اتصال خاص	واتر استاپ FA	مناسب نقاط انتهایی و بخش‌های با دسترسی محدود

یادداشت فنی راینت: بهترین واتر استاپ هم اگر هنگام بتن‌ریزی جابه‌جا شود یا اطراف آن کرم‌خوردگی ایجاد شود، نمی‌تواند آب‌بندی مطمئنی ایجاد کند. کیفیت اجرا به اندازه انتخاب خود محصول اهمیت دارد.

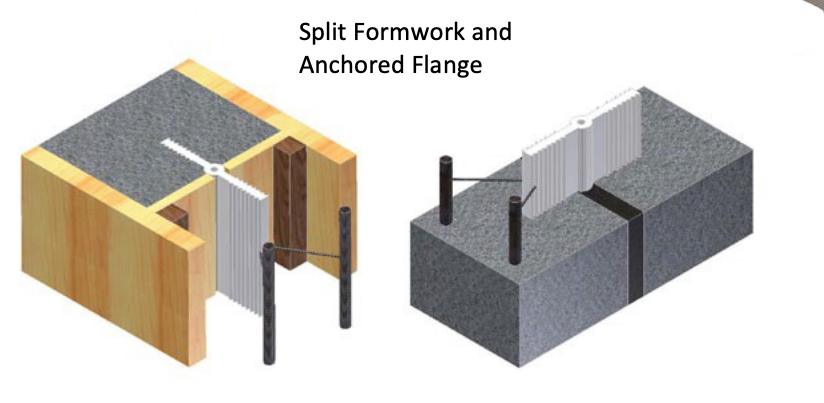

واتر استاپ چگونه جلوی نفوذ آب را می‌گیرد؟

بتن در برابر فشار مقاومت بالایی دارد، اما در برابر کشش، ترک و جابه‌جایی ضعیف‌تر است. محل اتصال دو مرحله بتن‌ریزی یا همان درزها نیز یکی از نقاط مستعد نفوذ آب هستند.

• در واتر استاپ PVC، شیارها و برجستگی‌های روی نوار مسیر مستقیم حرکت آب را طولانی می‌کنند و در واقع طول جریان موئینه آب را افزایش می‌دهند. در نتیجه آب برای عبور از یک سمت درز به سمت دیگر با مسیر بلندتر و پیچیده‌تری روبه‌رو می‌شود.
• در واتر استاپ‌های هیدروفیلی، مکانیسم متفاوت است. این نوارها پس از تماس با آب متورم می‌شوند و چون داخل بتن فضای آزادی برای افزایش حجم ندارند، به اطراف فشار وارد کرده و ترک‌ها و منافذ ریز پیرامون درز را پر می‌کنند؛ تقریباً مثل یک واشر که در فضای محدود فشرده شده است.
• در واتر استاپ‌های بنتونیتی، افزایش حجم تا ۱۶ برابر حجم اولیه نیز برای برخی محصولات مطرح می‌شود. همین تورم بالا باعث می‌شود نوار بتواند ترک‌های میکروسکوپی اطراف درز را مهروموم کند.

اگر می‌خواهید مکانیسم تورم، کاربردها و تفاوت این محصولات را کامل‌تر بررسی کنید، مقاله «واتر استاپ هیدروفیلی چیست؟» را هم بخوانید.

واتر استاپ با چسب ضدآب فرق دارد

نوارها یا چسب‌های ضدآبی که روی سطح لوله، مخزن یا محل نشتی چسبانده می‌شوند، معمولاً راه‌حل‌های ترمیمی، موقت و سطحی هستند. واتر استاپ سازه‌ای محصول دیگری است. این نوار بخشی از سیستم مهندسی سازه محسوب می‌شود، معمولاً داخل بدنه بتن دفن می‌شود و برای عملکرد طولانی‌مدت و تحمل فشارهای هیدرواستاتیکی بالا طراحی شده است. بنابراین یک چسب ضدآب ضخیم که روی نشتی موجود می‌چسبانیم، جای واتر استاپی را که باید هنگام بتن‌ریزی داخل سازه قرار بگیرد نمی‌گیرد.

انواع واتر استاپ از نظر جنس

سه گروه اصلی که بیشتر در پروژه‌ها با آن‌ها روبه‌رو می‌شویم عبارت‌اند از:

• واتر استاپ PVC
• واتر استاپ بنتونیتی یا هیدروفیلی
• واتر استاپ اکریلیک پلیمری یا Swellband

هرکدام علاوه بر جنس متفاوت، مکانیسم آب‌بندی و حساسیت اجرایی خاص خودشان را دارند.

واتر استاپ PVC

واتر استاپ PVC از رزین PVC مرغوب و مواد افزودنی پلاستومری تولید می‌شود. این افزودنی‌ها باعث افزایش انعطاف‌پذیری و کشسانی نوار می‌شوند. در محصولات باکیفیت، میزان افزایش طول در نقطه پارگی می‌تواند حداقل ۲۷۵ درصد باشد و نوار تا دمای حدود منفی ۲۰ درجه سانتی‌گراد نرمی و الاستیسیته خود را حفظ کند.

از مزایای مهم واتر استاپ PVC می‌توان به موارد زیر اشاره کرد:

• قابلیت استفاده در شرایط مختلف آب‌وهوایی
• امکان باقی ماندن در محیط در زمان بارندگی ملایم پیش از بتن‌ریزی، بدون مشکل تورم
• مقاومت بالا در برابر اسیدها و مواد قلیایی
• مقاومت مناسب در برابر کلر موجود در آب استخرها
• انعطاف و دوام مناسب در سازه‌های در تماس با آب

به همین دلیل PVC یکی از متداول‌ترین گزینه‌ها برای پروژه‌های آب‌بندی بتنی است.

در مقابل، مهم‌ترین ضعف آن حساسیت به نحوه اجرا و بتن‌ریزی است. اگر نوار به‌اندازه کافی مهار نشده باشد، فشار بتن تازه می‌تواند لبه‌های آن را خم کند، واتر استاپ را از موقعیت صحیح خارج کند یا حتی به بخش‌هایی از آن آسیب بزند.

واتر استاپ بنتونیتی یا هیدروفیلی

واتر استاپ‌های بنتونیتی معمولاً از رس بنتونیت سدیم فعال ساخته می‌شوند. ویژگی مهم این ماده، قدرت بالای جذب آب و تورم است. این نوارها پس از تماس با آب می‌توانند تا ۱۶ برابر حجم اولیه خود منبسط شوند و با پر کردن منافذ و ترک‌های میکروسکوپی اطراف درز، مسیر حرکت آب را مسدود کنند. یکی از مزیت‌های مهم آن‌ها سرعت نصب بسیار بالاست. در شرایط مناسب کارگاهی، حتی یک کارگر ساده می‌تواند حدود ۱۳۰ متر واتر استاپ بنتونیتی را در یک ساعت نصب کند. البته عواملی مثل شکل سازه، تعداد گوشه‌ها، نفوذی‌ها و وضعیت سطح زیرکار روی سرعت واقعی اجرا اثر دارند.

یکی دیگر از مزایای این گروه، سازگاری با آب آشامیدنی در محصولاتی است که برای این کاربرد طراحی و تأیید شده‌اند؛ موضوعی که در پروژه‌هایی مثل مخازن آب اهمیت زیادی دارد.

اما مهم‌ترین نکته درباره این واتر استاپ، شرایط قبل از بتن‌ریزی است.

نکته بسیار مهم کارگاهی: واتر استاپ بنتونیتی باید تا ثانیه‌های قبل از بتن‌ریزی کاملاً خشک نگه داشته شود. تماس زودهنگام با باران، آب یا رطوبت محیط می‌تواند باعث تورم پیش‌رس نوار شود. تورم زودرس ممکن است بتن مجاور را تضعیف کند و کل سیستم آب‌بندی درز را با مشکل جدی روبه‌رو کند.

به همین دلیل اگر نوار نصب شده اما احتمال بارندگی وجود دارد، نباید آن را بدون محافظ رها کرد. در حالت ایده‌آل بتن‌ریزی باید بلافاصله بعد از آماده شدن سیستم انجام شود.

واتر استاپ اکریلیک پلیمری یا Swellband

Swellbandها نوارهای الاستومری مدرنی هستند که با استفاده از مواد پلیمری هیدروفیلی ساخته می‌شوند. این محصولات علاوه بر قابلیت تورم در تماس با آب، چسبندگی بسیار بالایی به بتن دارند. نکته مهم در اجرای آن‌ها نحوه اتصال دو قطعه است. دو سر نوار نباید روی هم Overlap شوند؛ بلکه باید به‌صورت کاملاً مماس و سر به سر یا Butt Joint در کنار یکدیگر قرار بگیرند.

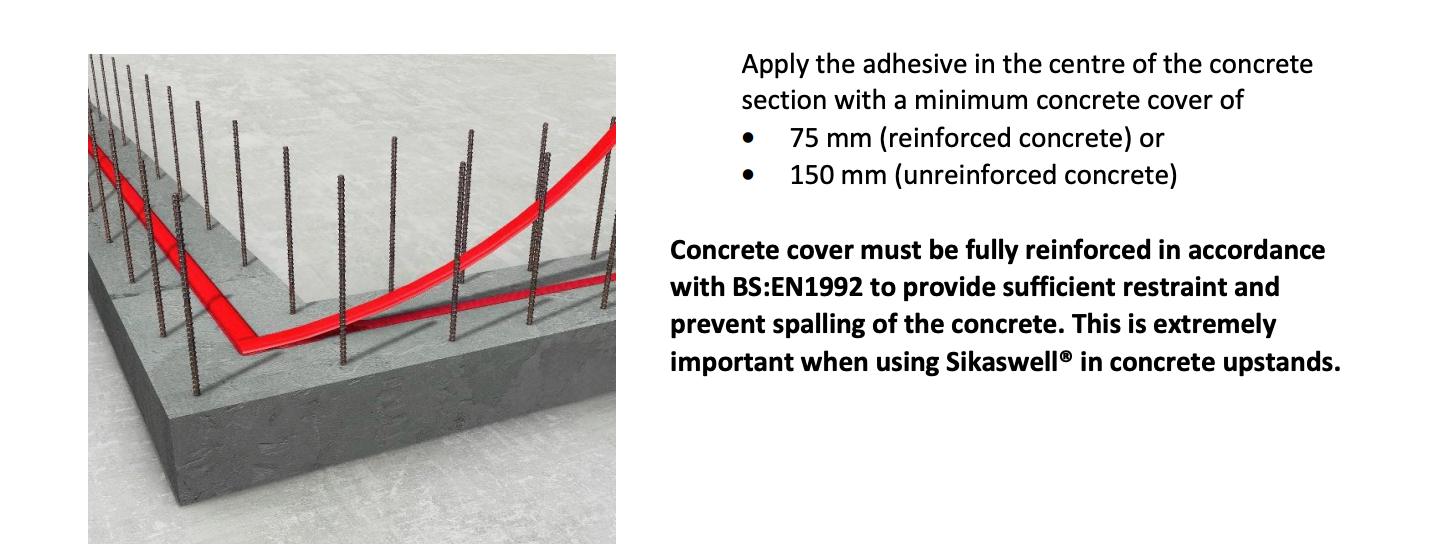

فاصله از لبه بتن نیز بسیار مهم است. نوار باید حداقل ۷۵ میلی‌متر از لبه بیرونی بتن فاصله داشته باشد. علت این محدودیت، نیرویی است که هنگام تورم ایجاد می‌شود. اگر Swellband خیلی نزدیک لبه بتن جوان قرار گیرد، فشار ناشی از تورم ممکن است باعث ترک خوردن یا آسیب دیدن لبه بتن شود.

حداقل کاور مورد نیاز برای نصب واتر استاپ هیدروفیلی؛ ۷۵ میلی‌متر در بتن مسلح و ۱۵۰ میلی‌متر در بتن غیرمسلح. منبع: Sika

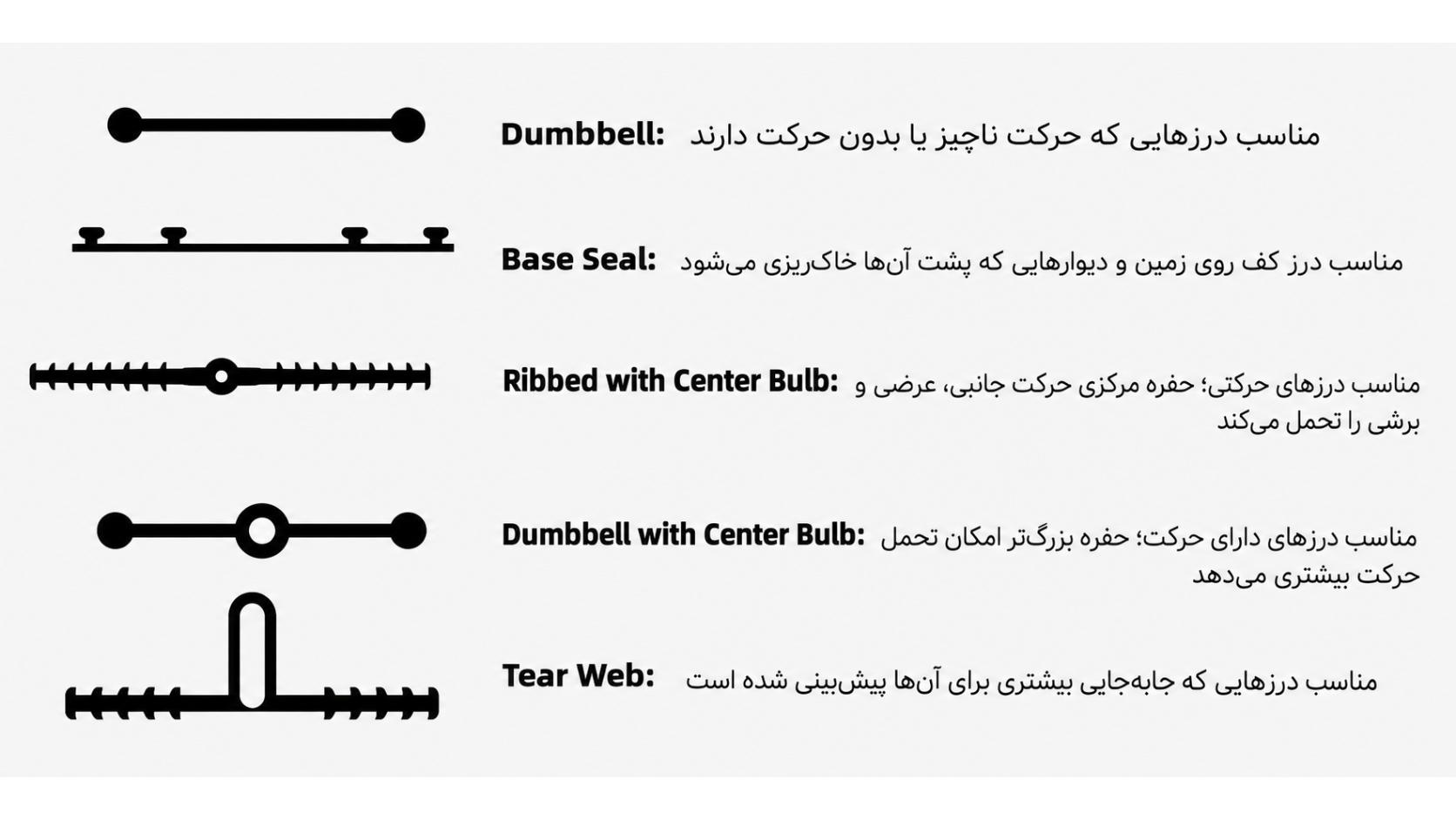

انواع واتر استاپ از نظر شکل و محل نصب

واتر استاپ‌ها از نظر محل قرارگیری به دو گروه اصلی داخلی و خارجی تقسیم می‌شوند.

واتر استاپ‌های داخلی

واتر استاپ داخلی باید کاملاً در مرکز مقطع بتنی قرار بگیرد تا بخشی از آن در مرحله اول و بخش دیگر در مرحله بعدی بتن‌ریزی مدفون شود.

تیپ A؛ واتر استاپ تخت داخلی

تیپ A فاقد حفره مرکزی است و برای درزهای اجرایی کاربرد دارد؛ یعنی نقاطی که بتن‌ریزی به‌طور موقت متوقف شده و بعداً ادامه پیدا می‌کند.

این مدل برای درزهایی مناسب است که جابه‌جایی حرکتی قابل توجهی بین دو طرف آن‌ها انتظار نداریم.

تیپ D؛ واتر استاپ حفره‌دار داخلی

تیپ D در مرکز خود دارای یک لوله یا حفره توخالی است و برای:

• درزهای انبساطی
• درزهای انقباضی
• نقاط دارای حرکت سازه‌ای
• نشست‌های احتمالی فونداسیون

کاربرد دارد.

حفره مرکزی اجازه می‌دهد واتر استاپ هنگام جابه‌جایی افقی یا عمودی دو طرف درز تغییر شکل دهد، بدون اینکه به‌سادگی پاره شود.

واتر استاپ‌های خارجی

واتر استاپ خارجی روی سطح بیرونی بتن و در سمت رو به آب یا خاک مرطوب نصب می‌شود.

تیپ AA؛ واتر استاپ تخت خارجی

این تیپ برای درزهای اجرایی کف یا دیوارها استفاده می‌شود و مخصوصاً در نقاطی که آرماتوربندی متراکم است، می‌تواند اجرای ساده‌تری نسبت به واتر استاپ داخلی داشته باشد.

تیپ DA؛ واتر استاپ حفره‌دار خارجی

تیپ DA برای درزهای انبساطی و حرکتی خارجی کاربرد دارد و یکی از محل‌های استفاده مهم آن درزهای انبساطی کف فونداسیون‌های رادیه است.

تیپ FA؛ واتر استاپ پایان درز

واتر استاپ FA برای نقاط انتهایی درز و اتصالات خاص، از جمله بخش‌هایی از دیوارهای حائل که دسترسی محدود است، استفاده می‌شود. به زبان ساده، تیپ‌های A و AA بیشتر با درزهای اجرایی و تیپ‌های D و DA با درزهای دارای حرکت مرتبط هستند.

قبل از خرید واتر استاپ چه مواردی را بررسی کنیم؟

اشتباه رایج این است که محصول فقط بر اساس عرض نوار یا قیمت انتخاب شود. قبل از خرید واتر استاپ بهتر است این موارد مشخص باشند:

• درز اجرایی است یا انبساطی و حرکتی؟
• واتر استاپ داخلی لازم است یا خارجی؟
• فشار هیدرواستاتیکی پروژه چقدر است؟
• چه مقدار حرکت افقی یا عمودی درز پیش‌بینی می‌شود؟
• ضخامت دیوار یا کف چقدر است؟
• فضای بین آرماتورها برای عبور واتر استاپ کافی است؟
• سازه با آب آشامیدنی، کلر، فاضلاب، اسید یا مواد قلیایی در تماس است؟
• دیتاشیت محصول چه محدودیت‌هایی برای دما، فشار و شرایط اجرا تعیین کرده است؟

اگر بین چند مدل مردد هستید، می‌توانید محصولات و راهکارهای آب‌بندی راینت را بررسی کنید و انتخاب نهایی را بر اساس شرایط واقعی پروژه انجام دهید.

نکات مهم نصب واتر استاپ در بتن

نحوه قرارگیری واتر استاپ داخل قالب تقریباً به اندازه جنس آن اهمیت دارد.

قاعده عمق مهار G

اگر در نقشه، عمق قرارگیری نوار در مرحله اول بتن‌ریزی با G و ضخامت کاور بتن روی آرماتورها با T مشخص شده باشد، باید رابطه زیر رعایت شود:

G ≥ T

یعنی عمق مهار واتر استاپ در اولین مرحله بتن‌ریزی نباید از ضخامت کاور بتن روی آرماتورها کمتر باشد. واتر استاپ داخلی نیز باید دقیقاً در مرکز ضخامت دیوار یا کف مهار شود و در زمان بتن‌ریزی امکان جابه‌جایی یا خم شدن نداشته باشد.

فاصله از میلگرد

لبه‌های واتر استاپ باید حداقل ۲۰ میلی‌متر با نزدیک‌ترین آرماتور فاصله داشته باشند. این فاصله باعث می‌شود بتن و سنگدانه‌ها بتوانند از اطراف نوار عبور کنند. اگر نوار تقریباً به میلگرد چسبیده باشد، جریان بتن قطع شده و احتمال ایجاد حفره و کرم‌خوردگی یا Honeycombing بالا می‌رود.

نصب واتر استاپ در کف فونداسیون

در نصب افقی واتر استاپ در کف، بهتر است نوار کمی به سمت بالا و به شکل یک V بسیار باز و ملایم قرار گیرد. هدف این کار جلوگیری از حبس شدن حباب‌های هوا در زیر واتر استاپ است. با این فرم، بتن شانس بیشتری دارد که کاملاً به زیر نوار برسد و فضای خالی ایجاد نشود. هر حفره‌ای که زیر یا اطراف واتر استاپ باقی بماند، می‌تواند بعداً به مسیر عبور آب تبدیل شود.

روش صحیح جوش واتر استاپ PVC

یکی از حساس‌ترین نقاط سیستم، محل اتصال دو قطعه PVC است. استفاده از چسب قطره‌ای، انواع حلال، مفتول‌بندی یا بستن دو نوار به یکدیگر بدون جوش یک خطای جدی و در پروژه‌های حساس عملاً یک فاجعه اجرایی است.

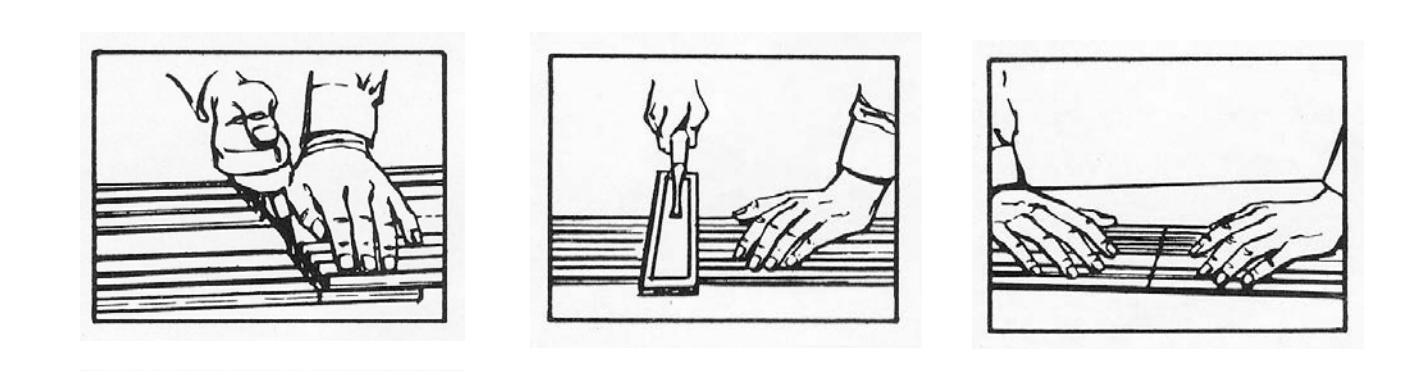

مراحل جوش واتر استاپ PVC: دو سر نوار ابتدا صاف بریده می‌شوند، سپس با اتوی تفلون‌دار گرم شده و بلافاصله به‌صورت سر به سر تحت فشار قرار می‌گیرند تا اتصال یکپارچه ایجاد شود. منبع: Sika Greenstreak.

در این راهنمای Sika، دمای اتو حدود ۱۹۳ درجه سانتی‌گراد و زمان نگه‌داشتن اتصال حدود ۶۰ ثانیه ذکر شده است.

روش استاندارد اتصال، جوش حرارتی یا ولکانیزاسیون کارگاهی است.

ابزار مورد استفاده می‌تواند شامل موارد زیر باشد:

• اتوی جوش تفلون‌دار دارای کنترل دما
• سشوار صنعتی مخصوص و ابزار جوش مناسب PVC

دمای ابزار باید در محدوده:

۲۰۰ ± ۱۰ درجه سانتی‌گراد

تنظیم شود.

مراحل جوش

1. دو انتهای واتر استاپ را کاملاً صاف و هم‌اندازه برش دهید.
2. دو سر نوار را هم‌زمان به دو سمت اتوی داغ تماس دهید.
3. صبر کنید سطح PVC شروع به ذوب شدن یکنواخت کند.
4. اتو را سریع خارج کنید.
5. دو انتهای مذاب را دقیقاً روبه‌روی یکدیگر قرار دهید.
6. اتصال را حدود ۲۰ ثانیه تحت فشار ثابت نگه دارید.
7. بدون کشیدن یا خم کردن نوار، اجازه دهید اتصال در دمای اتاق خنک شود.

تا زمانی که دمای محل اتصال به کمتر از ۵۰ درجه سانتی‌گراد نرسیده، نباید فشار یا کشش قابل توجهی به محل جوش وارد شود. بعد از خنک شدن نیز محل جوش باید کنترل شود. علاوه بر بررسی ظاهری پیوستگی شیارها و فرم مقطع، تست کشش دستی اتصال نیز می‌تواند برای تشخیص جوش‌های کاملاً ضعیف انجام شود.

واتر استاپ به‌تنهایی برای آب‌بندی کافی نیست

یکی از مهم‌ترین اصول آب‌بندی این است که واتر استاپ را یک محصول مستقل و معجزه‌گر نبینیم.

اصل اجرایی: سیستم آب‌بندی زمانی قابل اعتماد است که واتر استاپ، بتن، اتصالات، نفوذی‌ها و لایه‌های غشایی به‌صورت یک سیستم یکپارچه عمل کنند.

در پروژه‌هایی که از غشای آب‌بندی یا Membrane استفاده می‌شود، واتر استاپ باید پیش از اجرای غشا در محل مناسب نصب شده باشد.

لبه‌های غشا باید به‌طور کامل روی واتر استاپ Overlap شوند و به آن بچسبند؛ به شکلی که هیچ منفذ یا مسیر بازی برای حرکت آب باقی نماند. در جزئیاتی که پروژه چنین الزامی دارد، این سیستم یکپارچه باید حداقل ۳۰۰ میلی‌متر بالاتر از بالاترین تراز آب پیش‌بینی‌شده ادامه پیدا کند. پس واتر استاپ قرار نیست بتن کرم‌خورده، غشای ناقص یا یک نفوذی آب‌بندی‌نشده را جبران کند؛ همه اجزای سیستم باید درست اجرا شده باشند.

واتر استاپ در آستانه در حمام و فضاهای مرطوب

در حمام، بالکن و سرویس‌های بهداشتی، آب فقط روی سطح سرامیک حرکت نمی‌کند. بخشی از رطوبت می‌تواند وارد ملات کف یا Screed Bed شود و از زیر کف به سمت فضای خشک مجاور حرکت کند. به همین دلیل در سیستم‌های آب‌بندی فضاهای مرطوب، Waterstop باید دقیقاً در آستانه چهارچوب در قرار بگیرد و غشای آب‌بندی نیز به آن متصل شود.

اگر این قسمت اجرا نشود، آب می‌تواند از زیر کف‌سازی عبور کند و به:

• پارکت
• کف‌پوش فضای مجاور
• دیوارهای خشک
• چهارچوب و قسمت‌های اطراف در

آسیب بزند.

البته این Waterstop آستانه را نباید با واتر استاپ سازه‌ای PVC یا بنتونیتی مدفون داخل بتن یکی دانست. نام مشابه است، اما جزئیات و کاربرد اجرایی متفاوتی دارند.

اشتباهات مهم در اجرای واتر استاپ

ویبره نامناسب بتن

بتن اطراف نوار باید کاملاً متراکم شود. ویبره ضعیف باعث ایجاد حفره و کرم‌خوردگی می‌شود. در این شرایط حتی اگر واتر استاپ کاملاً سالم باشد، آب تحت فشار می‌تواند از حفره‌های کنار نوار عبور کند و عملاً کل هزینه سیستم آب‌بندی هدر برود.

قرار گرفتن PVC در معرض نور خورشید

واتر استاپ‌های PVC نباید بیش از چند روز بدون محافظ در معرض مستقیم اشعه UV خورشید باقی بمانند. تابش مداوم می‌تواند به‌مرور باعث خشک‌تر و شکننده‌تر شدن نوار شود. بنابراین اگر بین تحویل محصول، نصب و بتن‌ریزی فاصله وجود دارد، واتر استاپ باید در شرایط مناسب و دور از تابش مستقیم نگهداری شود.

کثیف بودن سطح واتر استاپ

سطح و شیارهای واتر استاپ در زمان بتن‌ریزی باید تمیز باشند.

وجود موادی مثل:

• روغن قالب
• خاک
• گل‌ولای
• سیمان و بتن خشک‌شده قدیمی

روی سطح نوار می‌تواند مانع درگیری فیزیکی مناسب بتن با واتر استاپ شود.

مهار نامناسب نوار

اگر واتر استاپ محکم نشده باشد، فشار بتن تازه یا برخورد شیلنگ ویبراتور می‌تواند آن را خم کند، جابه‌جا کند یا از موقعیت طراحی خارج کند.

نکته کارگاهی: پیش از شروع بتن‌ریزی از مسیر کامل واتر استاپ، گوشه‌ها، نقاط اتصال و محل جوش‌ها عکس بگیرید. بعد از بتن‌ریزی این نقاط داخل بتن پنهان می‌شوند و اصلاح اشتباه بسیار سخت و پرهزینه خواهد بود.

چک‌لیست واتر استاپ قبل از بتن‌ریزی

1. آیا نوع واتر استاپ تخت یا حفره‌دار با نوع درز اجرایی یا انبساطی در نقشه مطابقت دارد؟
2. آیا واتر استاپ داخلی دقیقاً در مرکز ضخامت دیوار یا کف قرار گرفته است؟
3. آیا نوار طوری مهار شده که در زمان بتن‌ریزی خم یا جابه‌جا نشود؟
4. آیا فاصله حداقل ۲۰ میلی‌متری از نزدیک‌ترین آرماتور رعایت شده است؟
5. آیا اتصال PVC با اتوی جوش و دمای حدود ۲۰۰ درجه سانتی‌گراد انجام شده است؟
6. آیا بعد از سرد شدن، محل جوش از نظر ظاهری و با تست کشش دستی کنترل شده است؟
7. آیا سطح نوار از روغن قالب، خاک، گل‌ولای و بتن خشک قدیمی پاک شده است؟
8. آیا بتن فضای کافی برای عبور و ویبره کامل در زیر و اطراف واتر استاپ دارد؟
9. اگر واتر استاپ بنتونیتی است، آیا تا قبل از بتن‌ریزی کاملاً خشک نگه داشته شده؟
10. آیا بتن‌ریزی بنتونیت بلافاصله پس از نصب انجام می‌شود و نوار در معرض بارندگی قرار نگرفته است؟
11. اگر Swellband استفاده شده، آیا حداقل فاصله ۷۵ میلی‌متری از لبه بتن رعایت شده و دو انتهای نوار به‌صورت Butt Joint نصب شده‌اند؟
12. اگر غشای آب‌بندی وجود دارد، آیا لبه غشا به‌طور کامل روی واتر استاپ Overlap و چسبانده شده است؟

جمع‌بندی

واتر استاپ فقط یک نوار پلاستیکی داخل بتن نیست؛ بخشی از سیستم مهندسی آب‌بندی درزهای سازه است. در درزهای اجرایی معمولاً مدل‌های تخت مثل تیپ A یا AA به کار می‌روند، در حالی که برای درزهای انبساطی، انقباضی و حرکتی مدل‌های دارای حفره مرکزی مثل D و DA مناسب‌تر هستند. تیپ FA نیز برای نقاط انتهایی و اتصالات خاص استفاده می‌شود.

در زمان انتخاب و خرید واتر استاپ فقط قیمت و عرض نوار را مقایسه نکنید. نوع درز، میزان حرکت، فشار هیدرواستاتیکی، ضخامت بتن، محیط شیمیایی، نوع آب و مشخصات دیتاشیت محصول باید در کنار هم دیده شوند. از طرف دیگر، حتی محصول مناسب هم بدون اجرای صحیح عملکرد مطلوبی ندارد.

افزایش طول ۲۷۵ درصدی PVC، انعطاف تا حدود منفی ۲۰ درجه، تورم بنتونیت تا ۱۶ برابر، سرعت نصب حدود ۱۳۰ متر در ساعت، فاصله ۲۰ میلی‌متری از میلگرد، کاور ۷۵ میلی‌متری Swellband، دمای جوش ۲۰۰±۱۰ درجه، نگه داشتن اتصال به مدت ۲۰ ثانیه و خنک شدن آن تا کمتر از ۵۰ درجه سانتی‌گراد همگی جزئیاتی هستند که باید در کنار کیفیت بتن‌ریزی و اجرای صحیح دیده شوند. در نهایت، هزینه اصلاح یک درز نشتی‌دار معمولاً بسیار بیشتر از هزینه انتخاب درست واتر استاپ و اجرای دقیق آن در زمان ساخت است.

سوالات متداول درباره واتر استاپ

واتر استاپ PVC بهتر است یا واتر استاپ بنتونیتی؟

انتخاب بین PVC و بنتونیتی به نوع درز بستگی دارد. واتر استاپ PVC برای درزهای اجرایی و همچنین درزهای حرکتی و انبساطی قابل استفاده است، اما واتر استاپ بنتونیتی بیشتر برای درزهای اجرایی ثابت مناسب است. PVC با طولانی کردن مسیر آب عمل می‌کند، در حالی که بنتونیت پس از تماس با آب متورم شده و مسیر نفوذ را می‌بندد.

بهترین واتر استاپ برای درز اجرایی کدام است؟

برای درز اجرایی معمولاً واتر استاپ تخت PVC تیپ A یا واتر استاپ هیدروفیلی مانند بنتونیتی و اکریلیکی استفاده می‌شود. انتخاب نهایی به فشار آب، ضخامت بتن، فضای آرماتوربندی و شرایط اجرا بستگی دارد. اگر احتمال حرکت قابل توجه بین دو طرف درز وجود دارد، باید از مقطع مناسب درز حرکتی استفاده شود.

برای درز انبساطی از چه واتر استاپی استفاده کنیم؟

برای درزهای انبساطی و حرکتی معمولاً واتر استاپ حفره‌دار تیپ D انتخاب مناسب‌تری است. حفره مرکزی این واتر استاپ دقیقاً در امتداد درز قرار می‌گیرد و اجازه می‌دهد نوار هنگام انبساط، انقباض، نشست یا جابه‌جایی سازه تغییر شکل دهد بدون اینکه به‌راحتی پاره شود.

آیا واتر استاپ بنتونیتی برای درز انبساطی مناسب است؟

خیر، واتر استاپ‌های بنتونیتی و بسیاری از نوارهای هیدروفیلی معمولاً برای درزهای اجرایی ثابت و بدون جابه‌جایی پویای سازه استفاده می‌شوند. اگر درز برای حرکت، انبساط یا انقباض طراحی شده باشد، معمولاً باید از واتر استاپ مناسب درز حرکتی مانند تیپ حفره‌دار استفاده شود.

اگر واتر استاپ بنتونیتی قبل از بتن‌ریزی خیس شود چه اتفاقی می‌افتد؟

اگر واتر استاپ بنتونیتی پیش از بتن‌ریزی خیس شود، ممکن است تورم پیش‌رس اتفاق بیفتد. این نوارها می‌توانند در تماس با آب تا حدود ۱۶ برابر حجم اولیه منبسط شوند. تورم قبل از محصور شدن در بتن می‌تواند عملکرد آب‌بندی را مختل کند؛ به همین دلیل بخش خیس‌شده باید بررسی و در صورت تورم، با نوار خشک جایگزین شود.

آیا می‌توان واتر استاپ PVC را با چسب به هم متصل کرد؟

خیر. اتصال دو قطعه واتر استاپ PVC باید با جوش حرارتی انجام شود، نه چسب، مفتول یا حلال معمولی. برای این کار معمولاً از اتوی جوش تفلون‌دار با دمای حدود ۲۰۰±۱۰ درجه سانتی‌گراد استفاده می‌شود و دو سر مذاب حدود ۲۰ ثانیه تحت فشار ثابت قرار می‌گیرند.

دمای مناسب برای جوش واتر استاپ PVC چقدر است؟

دمای جوش واتر استاپ PVC معمولاً در محدوده ۲۰۰±۱۰ درجه سانتی‌گراد در نظر گرفته می‌شود. دو سر نوار هم‌زمان گرم و پس از ذوب یکنواخت به یکدیگر متصل می‌شوند. بعد از جوش نیز نباید تا زمانی که دمای اتصال به کمتر از حدود ۵۰ درجه سانتی‌گراد رسیده، فشار قابل توجهی به نوار وارد شود.

حداقل فاصله واتر استاپ از میلگرد چقدر است؟

لبه واتر استاپ داخلی باید حداقل ۲۰ میلی‌متر از نزدیک‌ترین میلگرد فاصله داشته باشد. این فاصله برای عبور مناسب بتن و سنگدانه‌ها ضروری است. نزدیک بودن بیش از حد واتر استاپ به آرماتور می‌تواند باعث تراکم ناقص بتن و ایجاد کرم‌خوردگی شود که خود به مسیر نفوذ آب تبدیل خواهد شد.

تفاوت واتر استاپ تخت و حفره‌دار چیست؟

واتر استاپ تخت برای درزهای اجرایی و واتر استاپ حفره‌دار برای درزهای حرکتی و انبساطی استفاده می‌شود. تیپ A فاقد حفره مرکزی است، اما تیپ D در قسمت مرکزی یک حفره انعطاف‌پذیر دارد که امکان تغییر شکل نوار هنگام جابه‌جایی دو طرف درز را فراهم می‌کند.

آیا نوار چسب ضدآب می‌تواند جای واتر استاپ را بگیرد؟

خیر. نوارهای چسب ضدآب معمولاً برای ترمیم موقت و سطحی نشتی استفاده می‌شوند، اما واتر استاپ یک جزء مهندسی سیستم آب‌بندی بتن است که داخل یا روی درز سازه نصب می‌شود و برای تحمل طولانی‌مدت فشار هیدرواستاتیکی طراحی شده است.

واتر استاپ اکریلیکی را چگونه به هم متصل می‌کنند؟

در نوارهای اکریلیکی مانند Swellband، دو انتهای نوار باید به‌صورت سر به سر یا Butt Joint به یکدیگر برسند و نباید روی هم Overlap شوند. همچنین نوار باید حداقل ۷۵ میلی‌متر از لبه خارجی بتن فاصله داشته باشد تا فشار ناشی از تورم موجب آسیب یا ترک‌خوردگی لبه بتن نشود.

علت نشتی از کنار واتر استاپ چیست؟

یکی از رایج‌ترین دلایل نشتی، کرم‌خوردگی و وجود فضای خالی در بتن اطراف واتر استاپ است. اگر بتن به‌خوبی ویبره نشود، آب می‌تواند بدون عبور از خود نوار، از حفره‌های کنار آن عبور کند. جابه‌جایی واتر استاپ، جوش ضعیف و کثیف بودن سطح نوار نیز از دلایل مهم نشتی هستند.
