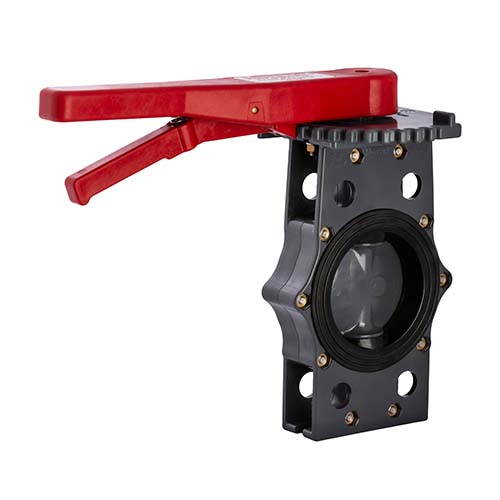

شیر پروانه (فقط بدنه) UPVC نوزبارت

شیر پروانه‌ای UPVC نوزبارت؛ مدل فقط بدنه

شیر پروانه‌ای UPVC نوزبارت برای قطع‌و‌وصل و کنترل جریان آب در خطوط لوله‌کشی استفاده می‌شود. این شیر با چرخش دیسک داخلی، سطح عبور آب را تغییر می‌دهد و به‌صورت بین‌فلنجی در مدار قرار می‌گیرد. بدنه UPVC و ساختار فشرده آن، این محصول را برای بررسی و انتخاب در تأسیسات تصفیه آب و استخر مناسب می‌کند. این مدل در راینت با عنوان «فقط بدنه» معرفی شده است. پیش از سفارش، وجود دسته یا گیربکس و همچنین همراه‌بودن فلنج‌ها، رابط‌های اتصال و پیچ‌ومهره را بررسی کنید تا مجموعه متناسب با نیاز پروژه تهیه شود.

شیر پروانه‌ای نوزبارت چگونه کار می‌کند؟

دیسک شیر با چرخش حدود ۹۰ درجه از وضعیت بسته به باز می‌رسد. در حالت بسته، دیسک روی آب‌بند قرار می‌گیرد و مسیر را مسدود می‌کند؛ با چرخاندن آن، امکان عبور آب فراهم می‌شود. در وضعیت کاملاً باز نیز دیسک داخل مسیر باقی می‌ماند؛ بنابراین افت فشار شیر باید هنگام طراحی مدار در نظر گرفته شود. قرار دادن دیسک در زاویه‌های میانی امکان تغییر جریان را فراهم می‌کند، اما تنظیم دقیق دبی به مشخصات شیر و شرایط مدار وابسته است.

ویژگی‌های شیر پروانه‌ای UPVC نوزبارت

• بدنه و دیسک UPVC: مقاوم در برابر زنگ‌زدگی فلزات و قابل استفاده برای سیالات سازگار با این جنس.
• آب‌بندی EPDM در سری استاندارد: انتخاب نهایی باید با توجه به دما و ترکیب سیال انجام شود.
• نصب بین‌فلنجی: اتصال مکانیکی شیر، بازکردن آن از خط را برای تعویض و سرویس امکان‌پذیر می‌کند.
• ساختار فشرده: طول نصب کوتاه، جانمایی شیر را در بسیاری از خطوط تأسیساتی آسان‌تر می‌کند.
• تنوع اندازه: سری متریک سازنده در اندازه‌های مختلف برای خطوط کوچک‌تر و بزرگ‌تر ارائه می‌شود.

کاربرد در تأسیسات استخر و تصفیه آب

این شیر می‌تواند برای قطع جریان شاخه‌های لوله‌کشی، جداسازی تجهیزات هنگام سرویس و کنترل جریان در مدارهای طراحی‌شده استفاده شود. محل نصب باید بر اساس نقشه تأسیسات، دسترسی اپراتور و فضای لازم برای حرکت دسته یا عملگر تعیین شود.

هنگام انتخاب تجهیزات استخر، سونا و جکوزی، مناسب‌بودن شیر برای مدار آب استخر را نباید به همه بخش‌های مجموعه تعمیم داد. مدار آب گرم جکوزی، خطوط نزدیک تجهیزات گرمایشی و مسیر مواد شیمیایی غلیظ، به بررسی جداگانه دما و سازگاری قطعات نیاز دارند.

مشخصات فنی

راهنمای انتخاب سایز و اتصال

قطر لوله را با DN اشتباه نگیرید. در جدول سازنده، اندازه متریک اتصال و قطر اسمی شیر در ستون‌های جداگانه آمده‌اند. برای مثال، مدل متریک ۶۳ میلی‌متری این سری با DN50 معرفی شده است. بنابراین برای انتخاب شیر، تنها عدد درج‌شده روی لوله کافی نیست و باید جدول ابعادی همان مدل بررسی شود. همچنین فلنج‌ها، رابط اتصال و فضای عبور دیسک باید با شیر سازگار باشند. کوچک‌بودن قطر داخلی رابط یا ناهماهنگی ابعاد می‌تواند مانع حرکت آزاد دیسک شود.

برای مقایسه مدل‌های مختلف شیرآلات UPVC استخری، نوع اتصال، دبی، افت فشار و شرایط بهره‌برداری را کنار سایز محصول بررسی کنید.

تفاوت شیر پروانه‌ای با شیر توپی و شیر یک‌طرفه

نکات نصب و نگهداری

پیش از نصب، هم‌راستایی لوله‌ها و فلنج‌ها را کنترل کنید. بدنه شیر نباید برای جبران فاصله یا انحراف لوله‌کشی تحت فشار قرار بگیرد. نوع واشر، گشتاور بستن پیچ‌ها و وضعیت دیسک هنگام نصب باید مطابق دستورالعمل سازنده باشد. پس از مونتاژ و پیش از راه‌اندازی، حرکت آزاد دیسک را بررسی کنید. برای سرویس، ابتدا مدار را از بهره‌برداری خارج کرده و فشار آن را تخلیه کنید. نشتی، سخت‌شدن حرکت دسته یا بسته‌نشدن کامل می‌تواند نشانه نیاز به بررسی آب‌بند، رسوب یا مکانیزم شیر باشد.

قیمت و خرید شیر پروانه‌ای UPVC نوزبارت

قیمت این محصول به سایز، نوع کنترل و اقلام همراه بستگی دارد. هنگام استعلام، اندازه لوله، فشار و دمای کاری، نوع سیال و نیاز به فلنج یا عملگر را اعلام کنید. مقایسه قیمت دو مدل زمانی دقیق است که محتویات مجموعه و مشخصات فنی آن‌ها یکسان باشد.

سؤالات متداول

«فقط بدنه» یعنی شیر بدون دسته عرضه می‌شود؟

از عنوان به‌تنهایی نمی‌توان چنین نتیجه‌ای گرفت. در نام‌گذاری سازنده، نسخه NAKED در سری دستی نیز وجود دارد. برای مشخص‌شدن دسته، فلنج‌ها و سایر متعلقات، کد و اقلام همراه کالا را بررسی کنید.

آیا شیر پروانه‌ای مستقیماً به لوله چسبانده می‌شود؟

بدنه این مدل بین فلنج‌ها نصب می‌شود. اتصال مجموعه فلنجی به لوله UPVC ممکن است با رابط چسبی مناسب انجام شود؛ بدنه شیر مستقیماً به لوله چسبانده نمی‌شود.

آیا برای تنظیم دبی مناسب است؟

با تغییر زاویه دیسک می‌توان جریان را تغییر داد، اما انتخاب برای تنظیم مداوم یا دقیق دبی باید بر اساس منحنی عملکرد و محدوده مجاز کارکرد شیر انجام شود.

آیا برای آب گرم جکوزی مناسب است؟

باید دمای آب و فشار مدار با محدوده مجاز همان مدل تطبیق داده شود. کاربرد استخری محصول به معنی مناسب‌بودن آن برای همه مدارهای آب گرم نیست.
