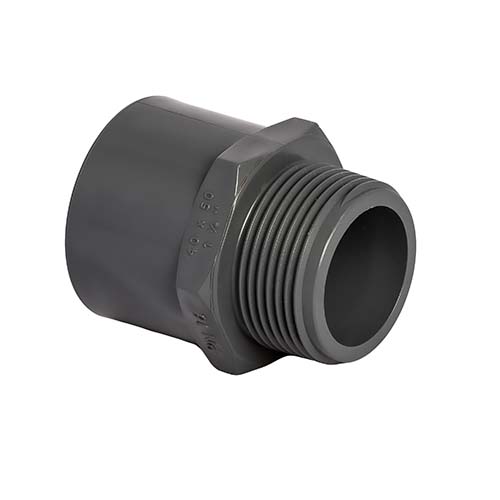

بوشن یکسردنده روپیچ UPVC نوزبارت

رابط یک‌سر دنده خارج UPVC نوزبارت برای اتصال لوله چسبی UPVC به قطعات دارای رزوه داخلی استفاده می‌شود. این اتصال که با نام «آداپتور نری UPVC» نیز شناخته می‌شود، در یک سمت سوکت چسبی متریک و در سمت دیگر رزوه بیرونی BSP دارد. کاربرد اصلی آن، ایجاد ارتباط میان لوله‌کشی چسبی و بخش‌های رزوه‌ای مدار است.

هنگام خرید این رابط، باید قطر خارجی لوله، سایز رزوه مادگی قطعه مقابل و شرایط فشار و دمای مدار را بررسی کنید. انتخاب درست هر دو سمت اتصال، برای نصب بدون تنش و آب‌بندی مناسب ضروری است.

کاربرد رابط یک‌سر دنده خارج نوزبارت

در تأسیسات، نوع اتصال لوله و تجهیزات همیشه یکسان نیست. ممکن است مسیر با لوله UPVC چسبی اجرا شده باشد، اما شیر یا تجهیز موردنظر ورودی مادگی داشته باشد. رابط دنده خارج در چنین شرایطی، امکان اتصال این دو بخش را فراهم می‌کند.

این قطعه، در صورت تطبیق مشخصات فنی با شرایط پروژه، برای موارد زیر قابل استفاده است:

• اتصال لوله UPVC به شیرآلات دارای رزوه داخلی سازگار؛
• ارتباط میان خطوط چسبی و اتصالات مادگی؛
• تکمیل لوله‌کشی مدار گردش و تصفیه آب استخر؛
• اتصال به ورودی یا خروجی رزوه‌ای تجهیزات، مطابق دستورالعمل آن‌ها.

وجود رزوه به معنی جداسازی آسان تجهیزات در هر آرایشی نیست. اگر قرار است تجهیز برای سرویس دوره‌ای از مدار خارج شود، فضای چرخاندن قطعات یا استفاده از مهره‌ماسوره مناسب را نیز در نظر بگیرید.

مشخصات فنی رابط یک‌سر دنده خارج UPVC

نوزبارت مدل استاندارد این اتصال را با کد خانواده FDD معرفی می‌کند. ساختار آن شامل بدنه UPVC، سوکت چسبی متریک و رزوه نری BSP است. در بعضی سایزها، نسخه رزوه‌بلند نیز با کد متفاوت عرضه می‌شود.

مدل استاندارد و رزوه‌بلند را صرفاً بر اساس یکسان بودن سایز جایگزین یکدیگر نکنید. طول رزوه باید با عمق اتصال مادگی و روش آب‌بندی تجهیز تناسب داشته باشد.

راهنمای انتخاب سایز رابط

سایز سمت چسبی با میلی‌متر و سایز اسمی رزوه با اینچ بیان می‌شود. این اندازه‌ها دو مشخصه متفاوت‌اند و نباید آن‌ها را با تبدیل مستقیم واحدها انتخاب کرد.

چند نمونه از سایزبندی رسمی این خانواده عبارت‌اند از:

این جدول بخشی از سایزهای معرفی‌شده توسط سازنده است؛ موجودی هر مدل در فروشگاه باید جداگانه بررسی شود.

برای مثال، اگر لوله شما قطر خارجی ۶۳ میلی‌متر دارد، باید سمت چسبی رابط متناسب با همین اندازه باشد. سمت دیگر نیز باید با رزوه مادگی ۲ اینچِ سازگار تطبیق داده شود. اندازه اسمی رزوه، برابر قطر واقعی اندازه‌گیری‌شده با خط‌کش نیست.

تفاوت رابط دنده خارج با دنده داخل و مغزی

هرکدام از این اتصالات برای موقعیت متفاوتی انتخاب می‌شوند:

پیش از سفارش، نوع دهانه تجهیز مقابل را مشخص کنید. اگر تجهیز دارای رزوه بیرونی است، رابط دنده خارج مستقیماً به آن متصل نمی‌شود.

نکات مهم نصب و آب‌بندی

برای نصب این قطعه، دو سمت چسبی و رزوه‌ای را با روش مناسب خود اجرا کنید:

1. آماده‌سازی لوله: برش صاف، حذف پلیسه و آماده‌سازی سطح مطابق دستورالعمل چسب انجام شود.
2. انتخاب چسب: برای سمت سوکتی از چسب حلالی سازگار با UPVC استفاده کنید.
3. بررسی رزوه: اندازه و نوع دقیق رزوه دو قطعه را تطبیق دهید؛ یکسان بودن عدد اینچ کافی نیست.
4. مونتاژ بدون فشار اضافی: رزوه را ابتدا با دست درگیر کنید و از کج‌بستن یا سفت‌کردن بیش‌ازحد خودداری کنید.
5. رعایت زمان عمل‌آوری: مدار را پس از تکمیل زمان اعلام‌شده توسط سازنده چسب تحت فشار قرار دهید.

روش و ماده آب‌بندی رزوه باید با UPVC و طراحی اتصال سازگار باشد. استفاده از چسب لوله در محل رزوه یا مواد آب‌بندی نامناسب می‌تواند عملکرد اتصال را مختل کند.

قیمت و خرید رابط یک‌سر دنده خارج UPVC نوزبارت

قیمت این رابط به سایز، رده فشار و استاندارد یا رزوه‌بلند بودن مدل بستگی دارد. برای مقایسه قیمت، محصولاتی با مشخصات یکسان را بررسی کنید.

برای خرید از راینت، قطر خارجی لوله، سایز و استاندارد رزوه مادگی و طول رزوه موردنیاز را مشخص کنید. سپس قیمت و موجودی گزینه متناسب با مدار را بررسی کنید. در صورت نامشخص بودن رزوه تجهیز، اطلاعات فنی آن را پیش از سفارش برای تطبیق اتصال در اختیار فروشگاه قرار دهید.

سؤالات متداول

رابط یک‌سر دنده خارج UPVC به چه اتصالی بسته می‌شود؟

سمت رزوه‌ای آن به قطعه‌ای با دنده داخل یا مادگیِ هم‌سایز و سازگار متصل می‌شود. سمت سوکتی نیز برای اتصال چسبی به لوله UPVC مناسب است.

آیا رزوه این رابط با NPT سازگار است؟

سازنده، رزوه این خانواده را BSP معرفی کرده است. نباید سازگاری آن با NPT را فرض کرد؛ نوع دقیق رزوه دو قطعه باید بررسی شود.

مدل رزوه‌بلند چه تفاوتی دارد؟

طول بخش دنده‌دار آن بیشتر است. انتخاب این مدل به عمق اتصال مقابل و نیاز نصب بستگی دارد و لزوماً برای هر تجهیز مناسب‌تر نیست.

آیا می‌توان این رابط را پس از چسب‌کاری از لوله جدا کرد؟

اتصال حلالی برای جداسازی دوره‌ای طراحی نشده است. برای بازکردن آسان بخش‌های قابل‌سرویس، باید اتصال بازشوی مناسب در مدار پیش‌بینی شود.
