نوزبارت

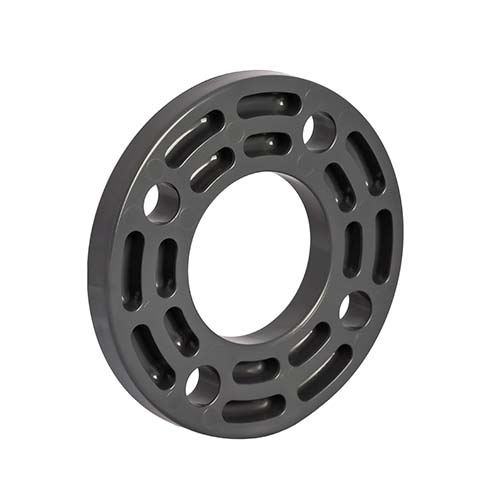

رینگ ساده UPVC نوزبارت

محدوده قیمت: ۵۳۰,۰۰۰تومان تا ۱۱۱,۰۰۰,۰۰۰تومان

اتصال فلنجی
آب‌بندی مطمئن
نصب آسان
سایزبندی متنوع
کاربری استخری

شناسه محصول: flange دسته: اتصالات UPVC استخری, تجهیزات استخر، سونا و جکوزی, لوله، اتصالات و شیرآلات UPVC استخری برند: نوزبارت

توضیحات

فلنج UPVC نوزبارت

فلنج UPVC نوزبارت برای تکمیل اتصال فلنجی در لوله‌کشی UPVC استفاده می‌شود. این قطعه در کنار کولار، آب‌بند و پیچ‌ومهره مناسب، امکان اتصال خط لوله به فلنج مقابل یا تجهیزات سازگار را فراهم می‌کند. مزیت این آرایش، امکان بازکردن محل اتصال برای سرویس و تعویض تجهیزات، بدون بریدن بخش چسبی لوله است.

نوزبارت این خانواده از فلنج‌های UPVC را با کد FFL عرضه می‌کند. ابعاد، تعداد سوراخ‌های پیچ و رده فشار آن‌ها با سایز تغییر می‌کند؛ بنابراین انتخاب محصول باید بر اساس مشخصات دقیق اتصال انجام شود. Durable & Leak-Proof Pipe Connection

کاربرد فلنج UPVC نوزبارت

در مسیرهایی که به اتصال بازشو نیاز دارند، مجموعه فلنجی یکی از گزینه‌های قابل استفاده است. این مجموعه، در صورت سازگاری مشخصات فنی، می‌تواند در بخش‌های زیر به کار رود:

اتصال خطوط UPVC به شیرآلات فلنجی؛
لوله‌کشی مدار گردش و تصفیه آب استخر؛
اتصال به ورودی و خروجی فلنجی تجهیزات؛
ایجاد محل جداسازی در بخش‌های قابل‌سرویس تأسیسات.

فلنج به‌تنهایی به لوله چسبانده نمی‌شود. در آرایش متداول این محصول، کولار به لوله متصل می‌شود و فلنج پشت لبه کولار قرار می‌گیرد تا نیروی پیچ‌ها را به مجموعه منتقل کند.

تفاوت فلنج و کولار چیست؟

فلنج و کولار، دو جزء مکمل با وظایف متفاوت‌اند. کولار، رابط لوله با سطح انتهایی اتصال است؛ فلنج پشتیبان، امکان بستن مجموعه به فلنج مقابل را فراهم می‌کند.

جزء اتصال	وظیفه
فلنج	انتقال نیروی پیچ‌ها و نگهداری مجموعه
کولار	اتصال به لوله و تشکیل سطح انتهایی
آب‌بند مناسب	آب‌بندی میان سطوح، مطابق طراحی اتصال
پیچ‌ومهره و واشر	بستن و توزیع نیروی اتصال

هنگام سفارش، مشخص کنید که به فلنج تکی نیاز دارید یا مجموعه کامل. موجود بودن کولار، آب‌بند و پیچ‌ها در بسته محصول نباید بدون بررسی فرض شود.

راهنمای انتخاب سایز فلنج نوزبارت

برای انتخاب فلنج، تنها دانستن سایز لوله کافی نیست. ابعاد کولار و الگوی سوراخ‌کاری فلنج مقابل نیز باید با محصول تطبیق داشته باشند. دو فلنج با نام سایز مشابه ممکن است قطر دایره پیچ یا تعداد سوراخ متفاوتی داشته باشند.

پیش از خرید، این مشخصات را بررسی کنید:

معیار انتخاب	نکته مهم
سایز لوله و کولار	فلنج باید با مجموعه کولار انتخابی سازگار باشد.
قطر دایره پیچ	مراکز سوراخ‌ها باید با فلنج مقابل هم‌راستا باشند.
تعداد و قطر سوراخ‌ها	با پیچ‌ها و فلنج مقابل تطبیق داده شود.
قطر داخلی فلنج	برای قرارگیری صحیح روی مجموعه کولار بررسی شود.
فشار و دما	شرایط مجاز کل مجموعه ملاک انتخاب باشد.
نوع آب‌بند	با سطح اتصال و سیال سازگاری داشته باشد.

نمونه ابعاد فلنج‌های نوزبارت

جدول زیر چند نمونه از اطلاعات رسمی سازنده را نشان می‌دهد و به معنی موجود بودن تمام این سایزها در فروشگاه نیست.

سایز متریک محصول	کد	تعداد سوراخ پیچ	قطر دایره پیچ
۵۰ میلی‌متر	FFL-050	۴	۱۱۰ میلی‌متر
۶۳ میلی‌متر	FFL-063	۴	۱۲۵ میلی‌متر
۷۵ میلی‌متر	FFL-075	۴	۱۴۵ میلی‌متر
۹۰ میلی‌متر	FFL-090	۸	۱۶۰ میلی‌متر
۱۱۰ میلی‌متر	FFL-110	۸	۱۸۰ میلی‌متر

ابعاد نهایی را پیش از سفارش با نقشه محصول و تجهیز مقابل کنترل کنید. tumplastik.com

فشار کاری فلنج UPVC نوزبارت

در جدول سازنده، سایزهای ۲۰ تا ۱۶۰ میلی‌متر با رده PN16 و سایزهای ۲۰۰ تا ۴۰۰ میلی‌متر با رده PN10 معرفی شده‌اند. این رده‌ها باید برای مدل دقیق و در کنار شرایط دمایی بهره‌برداری بررسی شوند. Durable & Leak-Proof Pipe Connection

رده فشار فلنج، به‌تنهایی فشار مجاز کل اتصال را تعیین نمی‌کند. کولار، آب‌بند، پیچ‌ها، لوله، تجهیز مقابل و کیفیت مونتاژ نیز باید برای شرایط مدار مناسب باشند. استفاده در دمای بالاتر نیز نیازمند بررسی محدودیت‌های فشار و دمای سازنده است.

نکات نصب فلنج UPVC

در فلنج‌های پشتیبان یکپارچه، ترتیب مونتاژ اهمیت دارد؛ معمولاً باید فلنج را پیش از چسباندن کولار، روی لوله قرار دهید. پس از اتصال کولار، عبور فلنج از روی لبه آن ممکن است امکان‌پذیر نباشد.

برای اجرای مناسب مجموعه:

هم‌راستایی لوله و تجهیز مقابل را پیش از بستن پیچ‌ها بررسی کنید.
از کولار و آب‌بند متناسب با طراحی اتصال استفاده کنید.
پیچ‌ها را به‌صورت متقاطع و مرحله‌ای ببندید.
گشتاور بستن را مطابق دستورالعمل مجموعه انتخاب کنید.
وزن لوله و تجهیزات را با مهار مناسب از اتصال بردارید.

از سفت‌کردن بیش‌ازحد پیچ‌ها یا کشیدن فلنج‌های ناهماهنگ به سمت یکدیگر خودداری کنید. همچنین برای رفع نشتی، ابتدا علت را بررسی کنید؛ افزایش نیروی بستن همیشه راه‌حل مناسبی نیست.

قیمت و خرید فلنج UPVC نوزبارت

قیمت فلنج UPVC نوزبارت به سایز، رده فشار و تکی یا مجموعه بودن کالا بستگی دارد. هنگام مقایسه قیمت، مشخصات ابعادی و اجزای همراه گزینه‌ها را یکسان در نظر بگیرید.

برای خرید از راینت، سایز لوله و کولار، تعداد سوراخ‌ها و قطر دایره پیچ فلنج مقابل را مشخص کنید و سپس قیمت و موجودی محصول متناسب را بررسی کنید. اگر اتصال به یک تجهیز انجام می‌شود، نقشه یا مشخصات فلنج آن تجهیز، بهترین مبنا برای تطبیق است.
