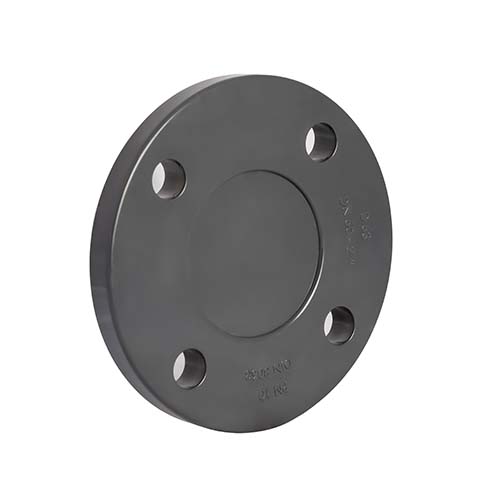

فلنج کور UPVC نوزبارت برای مسدودکردن انتهای مسیر یا دهانه‌های فلنجی استفاده می‌شود. این قطعه برخلاف فلنج معمولی، سوراخ مرکزی برای عبور سیال ندارد و با کمک آب‌بند و پیچ‌ومهره مناسب، روی اتصال فلنجی مقابل بسته می‌شود. کاربرد آن زمانی است که بخواهید یک دهانه را ببندید و امکان بازکردن مجدد آن برای توسعه یا سرویس مدار باقی بماند.

نوزبارت این محصول را با نام U-PVC Blind Flange و کد خانواده FKF معرفی می‌کند. سایز، ابعاد سوراخ‌کاری و رده فشار باید مطابق مدل انتخابی بررسی شوند.

کاربرد فلنج کور UPVC

فلنج کور برای بستن دهانه‌ای انتخاب می‌شود که اتصال فلنجی مناسب روی آن وجود دارد یا طبق طراحی ایجاد می‌شود. در مدارهای سازگار، کاربردهای آن شامل موارد زیر است:

• مسدودکردن انتهای خطوط انتقال آب؛
• بستن انشعاب رزرو برای توسعه آینده؛
• بستن دهانه‌های فلنجی بلااستفاده در تأسیسات استخر و تصفیه آب؛
• مسدودکردن محل اتصال پس از جداسازی بخشی از تجهیزات.

فلنج کور جای شیر قطع‌و‌وصل را نمی‌گیرد. بازکردن آن نیازمند توقف جریان، ایزوله‌کردن مسیر و تخلیه کامل فشار است؛ بنابراین برای باز و بسته کردن روزمره جریان، باید شیر مناسب انتخاب شود.

تفاوت فلنج کور با فلنج معمولی و درپوش چسبی

هر سه قطعه در لوله‌کشی کاربرد دارند، اما وظیفه و روش نصب آن‌ها متفاوت است:

اگر احتمال بازکردن انتهای مسیر در آینده وجود دارد، اتصال فلنجی می‌تواند دسترسی مناسب‌تری فراهم کند. در مقابل، درپوش چسبی برای جداسازی دوره‌ای طراحی نشده است.

راهنمای انتخاب سایز فلنج کور نوزبارت

برای خرید فلنج کور، تنها به سایز لوله یا قطر بیرونی صفحه توجه نکنید. تعداد سوراخ‌ها، قطر سوراخ‌ها و قطر دایره پیچ باید با فلنج مقابل مطابقت داشته باشند.

جدول زیر چند نمونه از ابعاد رسمی این محصول را نشان می‌دهد؛ موجودی فروشگاه باید جداگانه بررسی شود.

این اندازه‌ها در کاتالوگ سازنده درج شده‌اند. پیش از سفارش، آن‌ها را با نقشه فلنج مقابل یا اندازه‌گیری دقیق مجموعه تطبیق دهید.

علاوه بر ابعاد، این موارد نیز در انتخاب اهمیت دارند:

• فشار و دمای بهره‌برداری؛
• نوع سیال و سازگاری آن با قطعه و آب‌بند؛
• شکل سطح اتصال فلنج مقابل؛
• جنس، ابعاد و گشتاور مجاز پیچ‌ها؛
• فضای لازم برای نصب و بازکردن اتصال.

فشار کاری فلنج کور UPVC نوزبارت

طبق جدول فعلی سازنده، سایزهای ۲۰ تا ۱۶۰ میلی‌متر با رده PN16 و سایزهای ۲۰۰ تا ۴۰۰ میلی‌متر با رده PN10 معرفی شده‌اند. این اطلاعات باید با کد و مشخصات کالای انتخابی کنترل شوند.

رده PN به معنی مجاز بودن همان فشار در تمام دماها نیست. فشار قابل‌قبول مدار باید با توجه به دمای سیال و محدودیت تمام اجزای مجموعه، شامل فلنج مقابل، کولار، آب‌بند و پیچ‌ها تعیین شود.

نکات نصب و آب‌بندی فلنج کور

آب‌بندی مناسب به سالم بودن سطوح، انتخاب واشر سازگار و توزیع یکنواخت نیروی پیچ‌ها بستگی دارد. پیش از نصب، سطوح اتصال را از آلودگی و آسیب بررسی کنید و مطمئن شوید فلنج‌ها بدون اعمال فشار اضافی، مقابل یکدیگر قرار می‌گیرند.

برای مونتاژ:

1. مسیر را ایزوله و فشار آن را کاملاً تخلیه کنید.
2. آب‌بند مناسب را مطابق طراحی، در محل صحیح قرار دهید.
3. پیچ‌ها و واشرهای متناسب با مجموعه را نصب کنید.
4. پیچ‌ها را مرحله‌ای و به‌صورت متقاطع ببندید.
5. گشتاور بستن و روش تست نشتی را مطابق دستورالعمل مجموعه رعایت کنید.

از پیچ‌ها برای جبران ناهماهنگی لوله‌ها استفاده نکنید. همچنین اگر اتصال نشتی داشت، پیش از افزایش نیروی بستن، وضعیت آب‌بند، هم‌راستایی و سلامت سطوح را بررسی کنید.

قیمت و خرید فلنج کور UPVC نوزبارت

قیمت فلنج کور UPVC نوزبارت به سایز و مشخصات فنی آن بستگی دارد. هنگام مقایسه گزینه‌ها، ابعاد سوراخ‌کاری، رده فشار و اجزای همراه کالا را یکسان در نظر بگیرید؛ عرضه فلنج کور لزوماً شامل آب‌بند و پیچ‌ومهره نیست.

برای خرید از راینت، سایز اتصال، تعداد سوراخ‌ها و قطر دایره پیچ فلنج مقابل را مشخص کنید و سپس قیمت و موجودی گزینه مناسب را بررسی کنید. اگر مشخصات اتصال معلوم نیست، تصویر و اندازه‌های فلنج موجود را پیش از سفارش برای تطبیق در اختیار فروشگاه قرار دهید.

سؤالات متداول

آیا فلنج کور مستقیماً روی لوله نصب می‌شود؟

فلنج کور روی یک اتصال فلنجی سازگار بسته می‌شود. برای بستن انتهای لوله UPVC، معمولاً باید مجموعه مناسب کولار و فلنج پشتیبان در سمت لوله وجود داشته باشد.

آیا فلنج کور به چسب نیاز دارد؟

خود فلنج کور با پیچ‌ومهره و آب‌بند نصب می‌شود. اگر در سمت مقابل از کولار چسبی استفاده شود، اتصال آن کولار به لوله به چسب مخصوص نیاز دارد.

آیا فلنج کور UPVC به فلنج فلزی متصل می‌شود؟

در صورت سازگاری ابعاد، سطح اتصال، آب‌بند و شرایط کاری، چنین اتصالی قابل طراحی است. یکسان بودن سایز اسمی به‌تنهایی کافی نیست.

آیا می‌توان فلنج کور را برای توسعه آینده باز کرد؟

بله، اتصال پیچ‌ومهره‌ای قابل بازکردن است؛ اما ابتدا باید مسیر ایزوله و فشار کاملاً تخلیه شود. پیش از نصب مجدد نیز سلامت قطعه، پیچ‌ها و آب‌بند بررسی شود.
