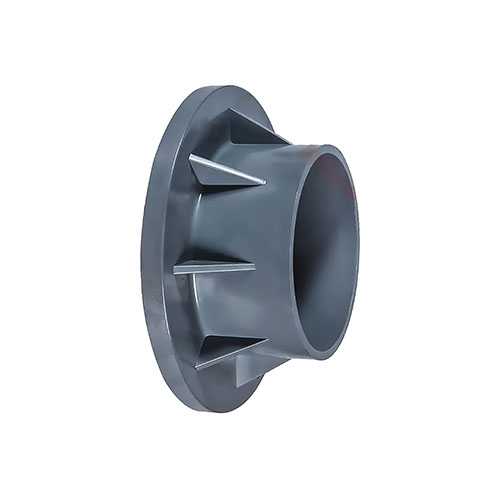

فلنچ آب بند UPVC نوزبارت

فلنج عبور از دیوار UPVC نوزبارت برای اجرای محل عبور لوله از دیواره بتنی، مانند دیواره استخر یا مخزن، استفاده می‌شود. این قطعه در محل عبور لوله قرار می‌گیرد و در کنار اجرای صحیح بتن و جزئیات آب‌بندی، به کنترل نشت از اطراف مسیر عبوری کمک می‌کند.

نوزبارت این محصول را با عنوان U-PVC Wall Cross Flanges و کد خانواده FBG معرفی کرده است. اتصال چسبی متریک با طول چسب‌خور بلند و تقویت‌کننده‌های جلوگیری از چرخش، از ویژگی‌های اعلام‌شده این خانواده هستند. Durable & Leak-Proof Connection

کاربرد فلنج عبور از دیوار نوزبارت

محل عبور لوله از بتن، یکی از بخش‌هایی است که باید در طراحی آب‌بندی استخر و مخزن به آن توجه شود. آب‌بندی داخل لوله و آب‌بندی اطراف لوله در دیوار، دو موضوع جداگانه‌اند؛ سالم بودن اتصال لوله به‌تنهایی مانع نشت از مرز میان لوله و بتن نمی‌شود.

فلنج عبور از دیوار، در صورت تطبیق با طراحی پروژه، برای موارد زیر قابل استفاده است:

• عبور لوله‌های UPVC از دیواره بتنی استخر؛
• اجرای محل ورود و خروج لوله در مخازن بتنی؛
• تکمیل جزئیات آب‌بندی در نقاط عبور لوله؛
• ایجاد محل استقرار مناسب قطعه عبوری در بتن.

نصب این قطعه به‌تنهایی تضمین‌کننده آب‌بندی کامل دیوار نیست. کیفیت بتن‌ریزی، تراکم بتن اطراف قطعه، اجرای اتصال چسبی و پیوستگی سیستم آب‌بندی نیز باید بررسی شوند.

ویژگی‌های فلنج عبور از دیوار UPVC نوزبارت

این محصول برای قرارگیری در محل عبور لوله از بتن طراحی شده است. سازنده برای آن بدنه UPVC، سطح زبر ویژه با هدف کمک به آب‌بندی و تقویت‌کننده‌هایی برای افزایش پایداری و جلوگیری از چرخش معرفی می‌کند. nozbart.com

ویژگی‌های کاربردی آن عبارت‌اند از:

• اتصال چسبی متناسب با لوله UPVC سازگار؛
• سطح اتصال بلندتر برای چسب‌کاری، مطابق طراحی سازنده؛
• ساختار مناسب برای تعبیه در محل عبور از بتن؛
• بدنه پلیمری که مانند قطعات آهنی زنگ نمی‌زند.

برای استفاده در تماس با سیالات شیمیایی، سازگاری بدنه و چسب اتصال با نوع ماده، غلظت و دمای آن باید جداگانه تأیید شود.

تفاوت فلنج عبور از دیوار با فلنج معمولی

واژه «فلنج» در نام این محصول نباید باعث اشتباه در انتخاب شود. فلنج عبور از دیوار برای جزئیات عبور لوله از بتن است؛ فلنج معمولی برای ایجاد اتصال پیچ‌ومهره‌ای میان دو بخش مدار استفاده می‌شود.

بنابراین، اگر هدف اتصال لوله به شیر فلنجی یا بستن انتهای مسیر باشد، باید قطعه دیگری انتخاب شود.

راهنمای انتخاب سایز فلنج عبور از دیوار

اولین معیار انتخاب، قطر خارجی و استاندارد ابعادی لوله UPVC است. علاوه بر آن، ابعاد بیرونی قطعه و محل قرارگیری آن در ضخامت دیوار باید با نقشه اجرایی هماهنگ باشد.

پیش از سفارش، این موارد را مشخص کنید:

در جدول فنی خانواده FBG، سایزهای ۵۰ تا ۱۶۰ میلی‌متر با رده PN16 و سایزهای ۲۰۰ تا ۴۰۰ میلی‌متر با رده PN10 درج شده‌اند. رده فشار را برای همان سایز و کد کالا بررسی کنید؛ این عدد به‌تنهایی بیانگر تحمل فشار آب از بیرون دیوار یا تضمین آب‌بندی سازه نیست. tumplastik.com

نکات نصب در دیواره بتنی

بهتر است محل عبور لوله و جزئیات نصب، پیش از بتن‌ریزی مشخص شود. تغییر موقعیت لوله یا انتخاب قطعه پس از اجرای دیوار می‌تواند به جزئیات ترمیم و آب‌بندی متفاوتی نیاز داشته باشد.

در زمان اجرا:

1. موقعیت و تراز قطعه را با نقشه تأسیسات هماهنگ کنید.
2. اتصال چسبی را با مواد سازگار و مطابق دستورالعمل سازنده اجرا کنید.
3. قطعه و لوله را در برابر جابه‌جایی هنگام بتن‌ریزی مهار کنید.
4. از اعمال تنش ناشی از ناهماهنگی لوله‌ها به قطعه جلوگیری کنید.
5. تراکم مناسب بتن اطراف قطعه و پیوستگی آب‌بندی دیوار را کنترل کنید.
6. آزمون‌های لازم را در مرحله مناسب و پیش از پوشاندن محل اجرا انجام دهید.

این قطعه را نباید بدون بررسی جزئیات اجرایی، راه‌حل آماده برای نشتی دیوار موجود در نظر گرفت. تعمیر محل عبور لوله در سازه اجراشده، به ارزیابی وضعیت بتن و مسیر نشت نیاز دارد.

قیمت و خرید فلنج عبور از دیوار UPVC نوزبارت

قیمت فلنج عبور از دیوار UPVC نوزبارت به سایز و مشخصات مدل انتخابی بستگی دارد. برای خرید، تنها نام یا اندازه اسمی قطعه را ملاک قرار ندهید؛ قطر خارجی لوله، ابعاد محل نصب و جزئیات اجرایی دیوار نیز اهمیت دارند.

برای سفارش از راینت، سایز لوله و شرایط محل عبور را مشخص کنید و سپس قیمت و موجودی گزینه موردنظر را بررسی کنید. اگر دیوار اجرا شده است، پیش از خرید، مناسب بودن این محصول برای روش ترمیم پیشنهادی را با مجری تأسیسات و آب‌بندی هماهنگ کنید.

سؤالات متداول

فلنج عبور از دیوار چه کاربردی دارد؟

برای اجرای محل عبور لوله از بتن و کمک به آب‌بندی پیرامون آن استفاده می‌شود. عملکرد نهایی به انتخاب قطعه و کیفیت اجرای مجموعه وابسته است.

آیا این قطعه جایگزین آب‌بندی استخر است؟

خیر. فلنج عبوری بخشی از جزئیات محل عبور لوله است و باید با سیستم آب‌بندی دیوار هماهنگ شود.

آیا برای نصب به پیچ‌ومهره نیاز دارد؟

این محصول، فلنج اتصال پیچ‌ومهره‌ای معمولی نیست. روش اتصال معرفی‌شده برای خانواده FBG، چسبی متریک است و نصب آن در بتن باید مطابق جزئیات اجرایی انجام شود.

آیا پس از بتن‌ریزی هم قابل نصب است؟

نصب در دیوار موجود به طراحی روش ترمیم و آب‌بندی نیاز دارد. نمی‌توان جزئیات نصب پیش از بتن‌ریزی را بدون بررسی، برای دیوار اجراشده به کار برد.
