کولار چسبی UPVC نوزبارت

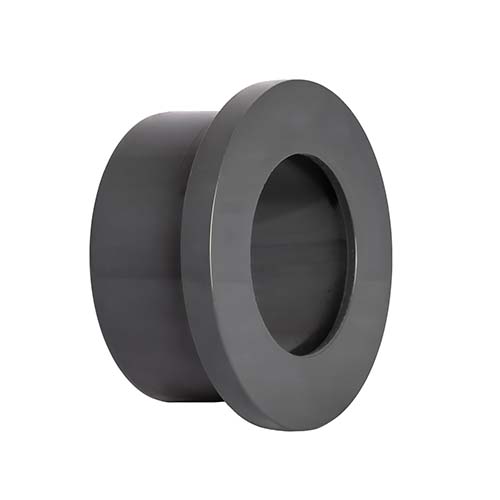

کولار چسبی UPVC نوزبارت یا آداپتور فلنج، برای اتصال لوله UPVC به مجموعه فلنجی استفاده می‌شود. این قطعه از یک سمت به لوله چسبانده می‌شود و لبه آن، همراه با فلنج پشتیبان و آب‌بند مناسب، محل اتصال به فلنج مقابل را فراهم می‌کند.

نوزبارت این محصول را با عنوان U-PVC Flange Adaptor و کد خانواده FKL معرفی می‌کند. در جدول سازنده، سری متریک و سری‌های دارای ابعاد متفاوت به‌صورت جداگانه درج شده‌اند؛ بنابراین هنگام خرید، علاوه بر سایز اسمی، استاندارد ابعادی قطعه را نیز بررسی کنید. Durable & Leak-Proof Pipe Connection

کاربرد کولار UPVC در لوله‌کشی

کولار زمانی کاربرد دارد که مسیر لوله‌کشی چسبی باید به تجهیز یا خطی با اتصال فلنجی متصل شود. این نوع اتصال امکان بازکردن محل اتصال فلنج‌ها را برای سرویس یا تعویض تجهیزات فراهم می‌کند؛ درحالی‌که بخش چسبی کولار روی لوله باقی می‌ماند.

کاربردهای قابل بررسی آن در مدارهای سازگار شامل موارد زیر است:

• اتصال لوله UPVC به شیرآلات فلنجی؛
• اجرای اتصال فلنجی در مدار گردش و تصفیه آب استخر؛
• اتصال بخش‌های لوله‌کشی به تجهیزات دارای فلنج؛
• پیش‌بینی محل جداسازی در خطوط انتقال آب.

کولار به‌تنهایی یک اتصال فلنجی کامل نیست. برای تکمیل مجموعه، باید فلنج پشتیبان، آب‌بند و پیچ‌ومهره متناسب با طراحی مدار انتخاب شوند.

تفاوت کولار و فلنج چیست؟

کولار و فلنج دو قطعه مکمل‌اند و نقش یکسانی ندارند. کولار به لوله متصل می‌شود و سطح انتهایی اتصال را تشکیل می‌دهد؛ فلنج پشتیبان پشت لبه کولار قرار می‌گیرد و نیروی پیچ‌ها را به مجموعه منتقل می‌کند.

در نتیجه، هنگام سفارش کولار نوزبارت بررسی کنید که کالا به‌صورت تکی عرضه می‌شود یا همراه با اجزای دیگر است.

راهنمای انتخاب سایز کولار نوزبارت

برای انتخاب کولار، ابتدا قطر خارجی لوله و استاندارد آن را مشخص کنید. سپس ابعاد کولار، فلنج پشتیبان و فلنج مقابل را با یکدیگر تطبیق دهید.

یکی از نکات مهم، تفاوت میان قطر خارجی لوله و اندازه اسمی DN است. برای مثال، در جدول متریک سازنده، کولار مناسب لوله با قطر خارجی ۶۳ میلی‌متر با DN50 و کد FKL-063 معرفی شده است. بنابراین عدد DN را نباید مستقیماً برابر قطر خارجی لوله در نظر گرفت. Durable & Leak-Proof Pipe Connection

پیش از خرید، این موارد را بررسی کنید:

• قطر خارجی و استاندارد ابعادی لوله؛
• ابعاد لبه کولار و سازگاری آن با فلنج پشتیبان؛
• اندازه و الگوی سوراخ‌کاری فلنج مقابل؛
• فشار و دمای کاری مجموعه؛
• جنس و ابعاد آب‌بند؛
• فضای لازم برای نصب، بازکردن پیچ‌ها و سرویس تجهیزات.

هم‌اندازه بودن نامی دو قطعه، به‌تنهایی سازگاری آن‌ها را ثابت نمی‌کند. به‌خصوص در اتصال سری‌های متریک و اینچی، ابعاد واقعی باید کنترل شوند.

نکات نصب کولار چسبی UPVC

پیش از چسب‌کاری، ترتیب مونتاژ را بررسی کنید. در آرایش‌های معمول با فلنج پشتیبان یکپارچه، لازم است فلنج پیش از اتصال کولار روی لوله قرار بگیرد؛ پس از چسباندن کولار ممکن است امکان عبور آن از روی لبه قطعه وجود نداشته باشد.

برای اجرای اتصال:

1. انتهای لوله را صاف برش دهید و پلیسه‌ها را برطرف کنید.
2. سطوح اتصال را مطابق دستورالعمل چسب آماده کنید.
3. از چسب حلالی سازگار با UPVC استفاده کنید.
4. کولار را هم‌راستا با لوله نصب کنید و زمان عمل‌آوری چسب را رعایت کنید.
5. آب‌بند و فلنج‌ها را مطابق دستورالعمل مجموعه مونتاژ کنید.
6. پیچ‌ها را به‌صورت متقاطع و مرحله‌ای، با گشتاور توصیه‌شده ببندید.

از پیچ‌ها برای کشیدن لوله‌ها و جبران فاصله یا ناهماهنگی فلنج‌ها استفاده نکنید. لوله و تجهیزات باید مهار مناسبی داشته باشند تا وزن و تنش آن‌ها به اتصال منتقل نشود.

قیمت و خرید کولار UPVC نوزبارت

قیمت کولار UPVC نوزبارت به سایز، سری ابعادی و مشخصات کالای عرضه‌شده بستگی دارد. هنگام مقایسه قیمت‌ها، کولار تکی را با مجموعه کامل کولار و فلنج مقایسه نکنید؛ اجزای همراه هر گزینه را جداگانه بررسی کنید.

برای خرید از راینت، قطر خارجی لوله و مشخصات فلنج مقابل را مشخص کنید و سپس قیمت و موجودی سایز موردنظر را بررسی کنید. اگر در تطبیق سایز تردید دارید، نوشته‌های روی لوله و مشخصات فلنج یا تجهیز مقابل را برای بررسی در اختیار فروشگاه قرار دهید.

سؤالات متداول

آیا کولار همان فلنج است؟

خیر. کولار به لوله متصل می‌شود و در کنار فلنج پشتیبان، آب‌بند و پیچ‌ومهره، مجموعه اتصال فلنجی را تشکیل می‌دهد.

آیا کولار چسبی از روی لوله باز می‌شود؟

بخش چسبی برای جداسازی دوره‌ای طراحی نشده است. محل بازشدن مجموعه، اتصال میان فلنج‌هاست؛ کولار روی لوله باقی می‌ماند.

آیا کولار ۶۳ میلی‌متر همان DN63 است؟

لزوماً خیر. در جدول متریک نوزبارت، مدل مناسب لوله با قطر خارجی ۶۳ میلی‌متر، DN50 معرفی شده است. انتخاب باید بر اساس جدول ابعادی همان محصول انجام شود.

آیا می‌توان کولار UPVC را به فلنج فلزی متصل کرد؟

در صورت سازگاری ابعاد، نوع سطح اتصال، آب‌بند و شرایط کاری مجموعه، چنین اتصالی قابل طراحی است. یکسان بودن اندازه اسمی برای تأیید سازگاری کافی نیست.

فشار قابل‌تحمل اتصال را کدام قطعه تعیین می‌کند؟

فشار مجاز باید برای کل مجموعه، شامل کولار، فلنج، آب‌بند، پیچ‌ها و لوله، در دمای بهره‌برداری بررسی شود. فشار مجاز یک قطعه را نباید به کل اتصال تعمیم داد.
