بوشن یکسردنده توپیچ UPVC نوزبارت

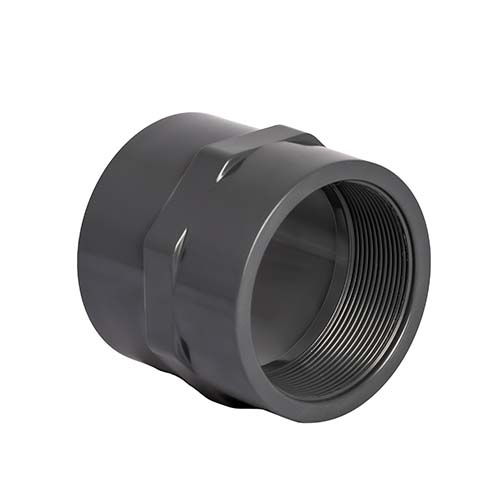

رابط یک‌سر دنده داخل UPVC نوزبارت

رابط یک‌سر دنده داخل UPVC نوزبارت برای اتصال لوله چسبی UPVC به قطعه‌ای با رزوه بیرونی سازگار استفاده می‌شود. این اتصال که با نام «آداپتور مادگی UPVC» نیز شناخته می‌شود، در یک سمت سوکت چسبی متریک و در سمت دیگر رزوه داخلی BSP دارد. به این ترتیب، امکان اتصال دو بخش چسبی و رزوه‌ای مدار را فراهم می‌کند. Durable & Leak-Proof Connection

برای انتخاب این رابط، باید اندازه سمت چسبی و سایز و استاندارد سمت رزوه‌ای را جداگانه بررسی کنید. قطر لوله بر حسب میلی‌متر و اندازه اسمی رزوه بر حسب اینچ بیان می‌شود؛ این دو عدد، تبدیل مستقیم یکدیگر نیستند.

کاربرد رابط یک‌سر دنده داخل UPVC

این رابط زمانی کاربرد دارد که خط لوله UPVC باید به شیر، اتصال یا تجهیزی با دنده بیرونی متصل شود. محل استفاده آن می‌تواند در مدار گردش آب استخر، سیستم تصفیه یا خطوط انتقال سیالات سازگار باشد؛ به شرط آنکه فشار، دما و مشخصات اتصال با شرایط مدار تطبیق داشته باشد.

کاربردهای اصلی آن عبارت‌اند از:

• اتصال لوله چسبی UPVC به اتصالات نری هم‌استاندارد؛
• ایجاد رابط میان لوله‌کشی چسبی و شیرآلات رزوه‌ای سازگار؛
• اتصال به ورودی یا خروجی رزوه‌دار تجهیزات، مطابق دستورالعمل سازنده؛
• تکمیل یا اصلاح بخش‌هایی از مدار که نوع اتصال آن‌ها متفاوت است.

این قطعه جای مهره‌ماسوره را نمی‌گیرد. اگر تجهیز باید برای سرویس دوره‌ای بدون چرخاندن لوله‌ها جدا شود، لازم است اتصال بازشوی مناسب نیز در طراحی مدار پیش‌بینی شود.

تفاوت رابط دنده داخل و دنده خارج

انتخاب میان این دو مدل به نوع رزوه قطعه مقابل بستگی دارد:

بنابراین اگر ورودی تجهیز شما مادگی باشد، رابط دنده داخل مستقیماً به آن متصل نمی‌شود و باید نوع اتصال مناسب انتخاب شود.

مشخصات و راهنمای انتخاب سایز

نوزبارت این گروه از رابط‌ها را با کد خانواده FAD معرفی می‌کند. چند نمونه از تطبیق سایز سوکت و رزوه در جدول رسمی سازنده به شرح زیر است؛ موجودی هر سایز در فروشگاه باید جداگانه بررسی شود. Durable & Leak-Proof Connection

برای نمونه، مدل ۵۰ میلی‌متری به لوله متریک با قطر خارجی ۵۰ میلی‌متر و قطعه مقابل با رزوه بیرونی سازگار ۱½ اینچ متصل می‌شود. عدد ۱½ اینچ، اندازه اسمی رزوه است و نباید آن را برابر قطر اندازه‌گیری‌شده با خط‌کش در نظر گرفت.

رزوه این خانواده در اطلاعات سازنده BSP معرفی شده است؛ بنابراین نباید صرفاً به دلیل یکسان بودن عدد اینچ، سازگاری آن با رزوه NPT یا هر اتصال دیگری را فرض کرد.

فشار کاری رابط یک‌سر دنده داخل نوزبارت

رده فشار این خانواده برای تمام سایزها یکسان نیست. در جدول سازنده، سایزهای ۲۰ تا ۱۶۰ میلی‌متر با رده PN16 و سایزهای ۲۰۰، ۲۲۵ و ۲۵۰ میلی‌متر با رده PN10 درج شده‌اند. انتخاب نهایی باید بر اساس کد دقیق محصول و شرایط بهره‌برداری انجام شود. tumplastik.com

رده PN به‌تنهایی به معنی مجاز بودن همان فشار در هر دمایی نیست. برای مدارهای گرم یا دارای تغییرات فشار، اطلاعات فشار و دمای سازنده را بررسی کنید. فشار مجاز مجموعه نیز به ضعیف‌ترین جزء مدار و کیفیت اجرای اتصالات وابسته است.

نکات نصب رابط چسبی به دنده داخل

دو سمت این رابط روش اتصال متفاوتی دارند. در سمت سوکتی از چسب حلالی سازگار با UPVC استفاده می‌شود؛ در سمت رزوه‌ای، روش آب‌بندی باید با نوع رزوه و دستورالعمل قطعات مطابقت داشته باشد.

هنگام نصب به این نکات توجه کنید:

• انتهای لوله را صاف برش دهید و پلیسه‌ها را برطرف کنید.
• سطوح چسبی را طبق دستورالعمل چسب آماده کنید.
• از ورود چسب به بخش رزوه‌ای و مسیر عبور سیال جلوگیری کنید.
• رزوه را ابتدا با دست درگیر کنید؛ کج بسته شدن می‌تواند به دنده‌ها آسیب بزند.
• از سفت‌کردن بیش‌ازحد یا استفاده از رابط برای جبران ناهماهنگی لوله‌ها خودداری کنید.
• پیش از تست فشار، زمان عمل‌آوری چسب را کامل رعایت کنید.

اتصال قطعه فلزی نری به مادگی UPVC نیازمند بررسی و دقت بیشتری است. نیروی بستن بیش‌ازحد می‌تواند به دهانه پلاستیکی تنش وارد کند؛ سازگاری این ترکیب و روش مونتاژ آن را از دستورالعمل سازنده بررسی کنید.

قیمت و خرید رابط یک‌سر دنده داخل UPVC نوزبارت

قیمت رابط یک‌سر دنده داخل UPVC نوزبارت به سایز، رده فشار و کد محصول بستگی دارد. برای مقایسه گزینه‌ها، اندازه سوکت چسبی و مشخصات رزوه را هم‌زمان در نظر بگیرید. برای خرید از راینت، ابتدا قطر خارجی لوله و اندازه رزوه قطعه مقابل را مشخص کنید و سپس قیمت و موجودی سایز موردنظر را بررسی کنید. اگر استاندارد رزوه مشخص نیست، اطلاعات فنی تجهیز مقابل را پیش از سفارش برای تطبیق اتصال در اختیار فروشگاه قرار دهید.

سؤالات متداول

رابط یک‌سر دنده داخل UPVC به چه قطعه‌ای وصل می‌شود؟

سمت چسبی به لوله UPVC با سایز و استاندارد سازگار متصل می‌شود و سمت دنده داخل، قطعه‌ای با رزوه بیرونی هم‌سایز و هم‌استاندارد را می‌پذیرد.

آیا برای هر دو سمت رابط باید چسب استفاده کرد؟

خیر. چسب حلالی مخصوص UPVC برای سمت سوکتی است. سمت رزوه‌ای باید با روش آب‌بندی مناسب همان اتصال مونتاژ شود.

آیا رزوه BSP با NPT یکسان است؟

خیر. این دو استاندارد تفاوت دارند و یکسان بودن اندازه اسمی، سازگاری آن‌ها را تضمین نمی‌کند. نوع دقیق رزوه دو قطعه باید پیش از نصب بررسی شود.

آیا می‌توان از این رابط برای باز و بسته کردن دوره‌ای تجهیزات استفاده کرد؟

سمت چسبی اتصال دائمی دارد. برای جداسازی آسان تجهیز بدون چرخاندن لوله‌کشی، معمولاً باید مهره‌ماسوره یا اتصال بازشوی مناسب در مدار پیش‌بینی شود.
