نوزبارت

سه راه 90 درجه UPVC نوزبارت

محدوده قیمت: ۱۲۰,۰۰۰تومان تا ۲۵۵,۰۰۰,۰۰۰تومان

انشعاب‌گیری ۹۰ درجه لوله
بدنه مقاوم UPVC
نصب سریع و چسبی
مقاوم در برابر خوردگی
تحمل فشار بالا

شناسه محصول: solvent-cement-tee دسته: اتصالات UPVC استخری, تجهیزات استخر، سونا و جکوزی, لوله، اتصالات و شیرآلات UPVC استخری برند: نوزبارت

توضیحات

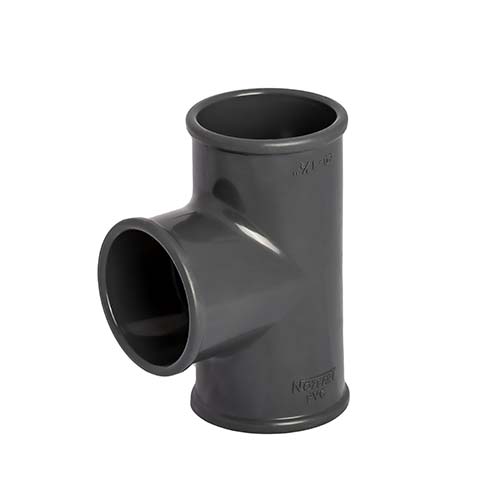

سه‌راه ۹۰ درجه چسبی UPVC نوزبارت

سه‌راه ۹۰ درجه UPVC نوزبارت یک اتصال هم‌سایز برای ایجاد انشعاب عمود بر مسیر اصلی لوله است. این محصول سه دهانه مادگی چسبی دارد و برای اتصال به لوله‌های متریک سازگار، با چسب مخصوص UPVC نصب می‌شود. این سه‌راهی از سری FTE نوزبارت است و در لوله‌کشی مدار گردش آب استخر، سیستم‌های تصفیه و خطوط انتقال آب کاربرد دارد. انتخاب سایز آن باید بر اساس قطر خارجی لوله، دبی موردنیاز شاخه‌ها و شرایط فشار و دمای مدار انجام شود.

کاربرد سه‌راه چسبی در لوله‌کشی استخر

از این اتصال برای ایجاد یک شاخه جدید در مسیر لوله‌کشی استفاده می‌شود. بسته به طراحی مدار، سه‌راه می‌تواند محل تقسیم جریان میان دو مسیر یا اتصال جریان دو شاخه به یک خط مشترک باشد.

در جانمایی تجهیزات استخر، سونا و جکوزی، سه‌راهی برای اجرای شاخه‌های مدار آب کاربرد دارد؛ اما به‌تنهایی میزان جریان هر شاخه را تنظیم نمی‌کند. اگر دو مسیر مقاومت متفاوتی داشته باشند، آب لزوماً به مقدار مساوی میان آن‌ها تقسیم نمی‌شود و ممکن است به شیر تنظیم یا بالانس نیاز باشد.

ویژگی‌های سه‌راه ۹۰ درجه نوزبارت

جنس UPVC: بدنه غیرفلزی که دچار زنگ‌زدگی فلزات نمی‌شود.
سه دهانه هم‌اندازه: مناسب اتصال لوله‌های هم‌سایز، بدون تغییر قطر در خود قطعه.
انشعاب ۹۰ درجه: برای ایجاد شاخه عمود بر مسیر مستقیم.
اتصال چسبی متریک: مناسب نصب با لوله و چسب سازگار با سیستم UPVC.
تنوع سایز: امکان انتخاب برای قطرهای مختلف لوله‌کشی.
رده فشار مشخص برای هر گروه سایز: انتخاب باید مطابق جدول فنی همان محصول انجام شود.

مشخصات فنی

مشخصه	توضیحات
برند	نوزبارت ـ NOZBART
سری محصول	FTE
نوع اتصال	سه‌راه مساوی ۹۰ درجه
جنس بدنه	UPVC
نوع دهانه‌ها	سه سر مادگی چسبی متریک
بازه سایز در جدول سازنده	۲۰ تا ۴۰۰ میلی‌متر
رده فشار اسمی سایزهای ۲۰ تا ۱۶۰	PN16
رده فشار اسمی سایزهای ۲۰۰ تا ۴۰۰	PN10
کاربرد اصلی	انشعاب‌گیری یا اتصال شاخه‌های مدار آبی سازگار

نکته درباره فشار: رده PN به معنی مجازبودن همان فشار در تمام دماها نیست. فشار قابل بهره‌برداری به دمای سیال، مشخصات لوله، کیفیت اتصال چسبی و محدودیت سایر اجزای مدار بستگی دارد.

راهنمای انتخاب سایز سه‌راه

سایز متریک اتصال باید با قطر خارجی لوله هماهنگ باشد. برای مثال، سه‌راه ۶۳ میلی‌متری برای اتصال سه لوله متریک با قطر خارجی ۶۳ میلی‌متر انتخاب می‌شود.

پیش از سفارش، این موارد را بررسی کنید:

قطر و استاندارد هر سه لوله؛
دبی موردنیاز مسیر اصلی و شاخه فرعی؛
فشار و دمای کاری مدار؛
فضای نصب و عمق ورود لوله داخل سوکت؛
نیاز به قطع‌و‌وصل یا تنظیم جریان هر شاخه.

اگر شاخه فرعی قطر متفاوتی دارد، باید سه‌راه تبدیل یا ترکیب اتصالات مناسب با نقشه پروژه انتخاب شود. سایزهای متریک و اینچی نیز نباید صرفاً بر اساس معادل اسمی جایگزین یکدیگر شوند.

تفاوت سه‌راه مساوی، سه‌راه تبدیل و ناف‌دنده

نوع سه‌راه	تفاوت اصلی	کاربرد
سه‌راه مساوی چسبی	هر سه دهانه هم‌سایز و چسبی هستند	اتصال سه مسیر هم‌قطر
سه‌راه تبدیل	حداقل یکی از دهانه‌ها اندازه متفاوتی دارد	انشعاب‌گیری با تغییر قطر
سه‌راه ناف‌دنده	دهانه انشعاب رزوه‌ای است	اتصال قطعه رزوه‌ای سازگار به شاخه فرعی

این محصول مدل مساوی چسبی است. برای اتصال مستقیم یک قطعه رزوه‌ای، باید رابط مناسب یا سه‌راه ناف‌دنده متناسب با پروژه انتخاب شود.

نکات نصب سه‌راه چسبی UPVC

ابتدا لوله‌ها را صاف برش دهید و پلیسه لبه‌ها را برطرف کنید. سطوح اتصال باید مطابق دستورالعمل چسب آماده، تمیز و خشک شوند. اگر سازنده چسب استفاده از پاک‌کننده یا پرایمر را الزامی کرده است، همان دستورالعمل را رعایت کنید. جهت انشعاب و طول لوله‌ها را پیش از چسب‌کاری مشخص کنید. پس از شروع گیرش، اتصال را برای اصلاح زاویه تحت پیچش قرار ندهید. همچنین از ورود چسب اضافی به داخل مسیر جلوگیری کنید.

پیش از آبگیری و آزمایش فشار، زمان گیرش کامل اعلام‌شده برای چسب را رعایت کنید. این زمان به قطر اتصال، دمای محیط و شرایط اجرا وابسته است؛ خشک‌شدن ظاهری چسب کافی نیست. برای کنترل مستقل شاخه‌ها، محل نصب شیر مناسب را در نقشه پیش‌بینی کنید. مدل‌های مرتبط را می‌توانید در دسته شیرآلات UPVC استخری بررسی کنید.

محدودیت‌های کاربرد

سه‌راه چسبی برای باز و بسته‌شدن دوره‌ای طراحی نشده است. نزدیک تجهیزاتی که نیاز به سرویس دارند، وجود اتصال بازشو مانند مهره‌ماسوره را پیش‌بینی کنید. برای مدار آب گرم جکوزی یا خطوط مواد شیمیایی، سازگاری UPVC و چسب اتصال باید بر اساس دما، نوع ماده و غلظت آن بررسی شود. همچنین سه‌راه نمی‌تواند جای تکیه‌گاه لوله را بگیرد؛ وزن و تنش شاخه‌ها باید با مهاربندی مناسب کنترل شود.

قیمت و خرید سه‌راه ۹۰ درجه UPVC نوزبارت

قیمت سه‌راه چسبی نوزبارت به سایز انتخابی بستگی دارد. هنگام سفارش، هم‌سایزبودن سه دهانه و متریک‌بودن اتصال را کنترل کنید. برای مقایسه قیمت نیز جنس، سایز، رده فشار و نوع اتصال محصولات باید یکسان باشد.

سؤالات متداول

آیا سه‌راه، آب را به دو قسمت مساوی تقسیم می‌کند؟

خیر. سهم جریان هر شاخه به مقاومت مسیر، طول و قطر لوله‌ها، اتصالات و وضعیت شیرها بستگی دارد. تقسیم مساوی جریان ممکن است به بالانس مدار نیاز داشته باشد.

آیا هر سه دهانه این مدل هم‌اندازه هستند؟

بله. این محصول سه‌راه مساوی است. برای اتصال لوله‌هایی با قطر متفاوت باید از سه‌راه تبدیل یا رابط مناسب استفاده شود.

آیا تمام سایزها PN16 هستند؟

خیر. در جدول سازنده، سایزهای ۲۰ تا ۱۶۰ میلی‌متر PN16 و سایزهای ۲۰۰ تا ۴۰۰ میلی‌متر PN10 معرفی شده‌اند. شرایط دمایی و مشخصات همان کالا نیز باید بررسی شود.
